Formstücke

Verbindungstechnologie für Trinkwasserleitungen

Kein sicheres Trinkwassernetzwerk ohne passende Formstücke! Ob lösbare oder unlösbare Verbindungstechnologie: Je nach Anforderung oder Verarbeitungsmöglichkeiten können Sie aus einer Vielzahl an hochqualitativen Formstücken wählen. Hierbei können Sie sich voll und ganz auf das optimal abgestimmte Pipelife Sortiment verlassen, um eine sichere und langlebige Verbindung der Trinkwasserleitungen herstellen zu können. Grundsätzlich stehen Ihnen Formstücke für Klemm-, Steck-, Schweiß- und Flanschverbindungen zur Verfügung.

Schweißverbindung

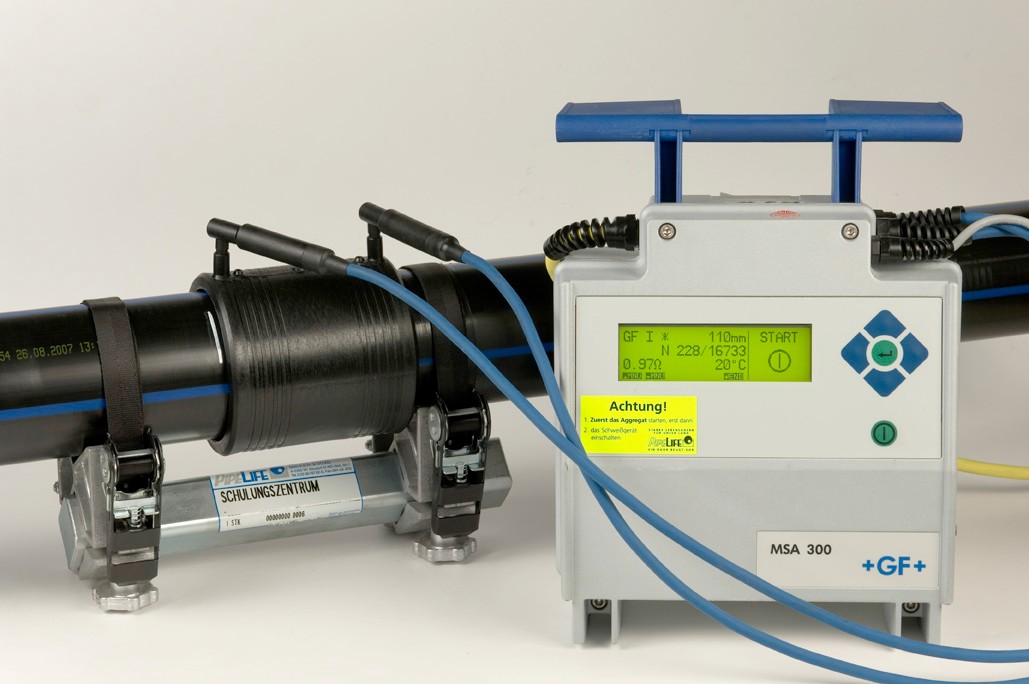

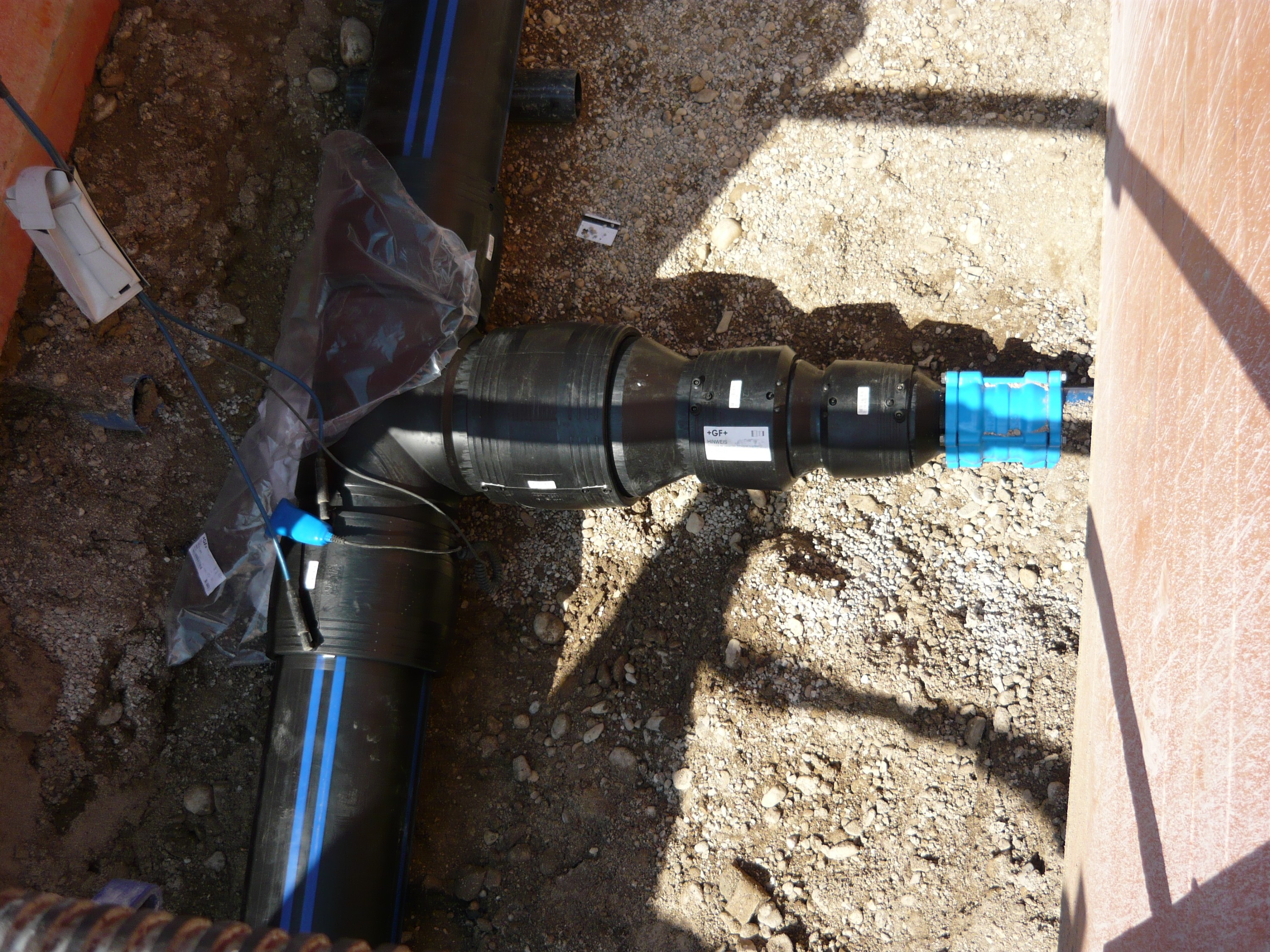

Mittels Elektromuffenschweißung/ Heizwendelschweißung können Sie rasch eine unlösbare Verbindung von PE Rohren herstellen. Diese Art der Schweißverbindung lässt sich auf den meisten Baustellen einfach durchführen. Die Elektroschweißfittings ELGEF Plus aus dem Pipelife Sortiment können Sie für PE Trinkwasserrohre in den Dimensionen DN/OD 20 bis 400 (SDR11) oder DN/OD 75 bis 400 (SDR17) anwenden.

Alternativ können Sie auch eine Heizelement-Stumpfschweißung durchführen. Durch Druck können Sie die mittels Heizelements auf Schweißtemperatur gebrachten Verbindungsflächen zusammenfügen. Formstücke PN 10 und PN 16 mit verlängertem Schenkel für Stumpfschweißung wie Winkel, T-Stücke oder Bögen finden Sie ebenfalls im Pipelife Sortiment.

Klemmverbindung

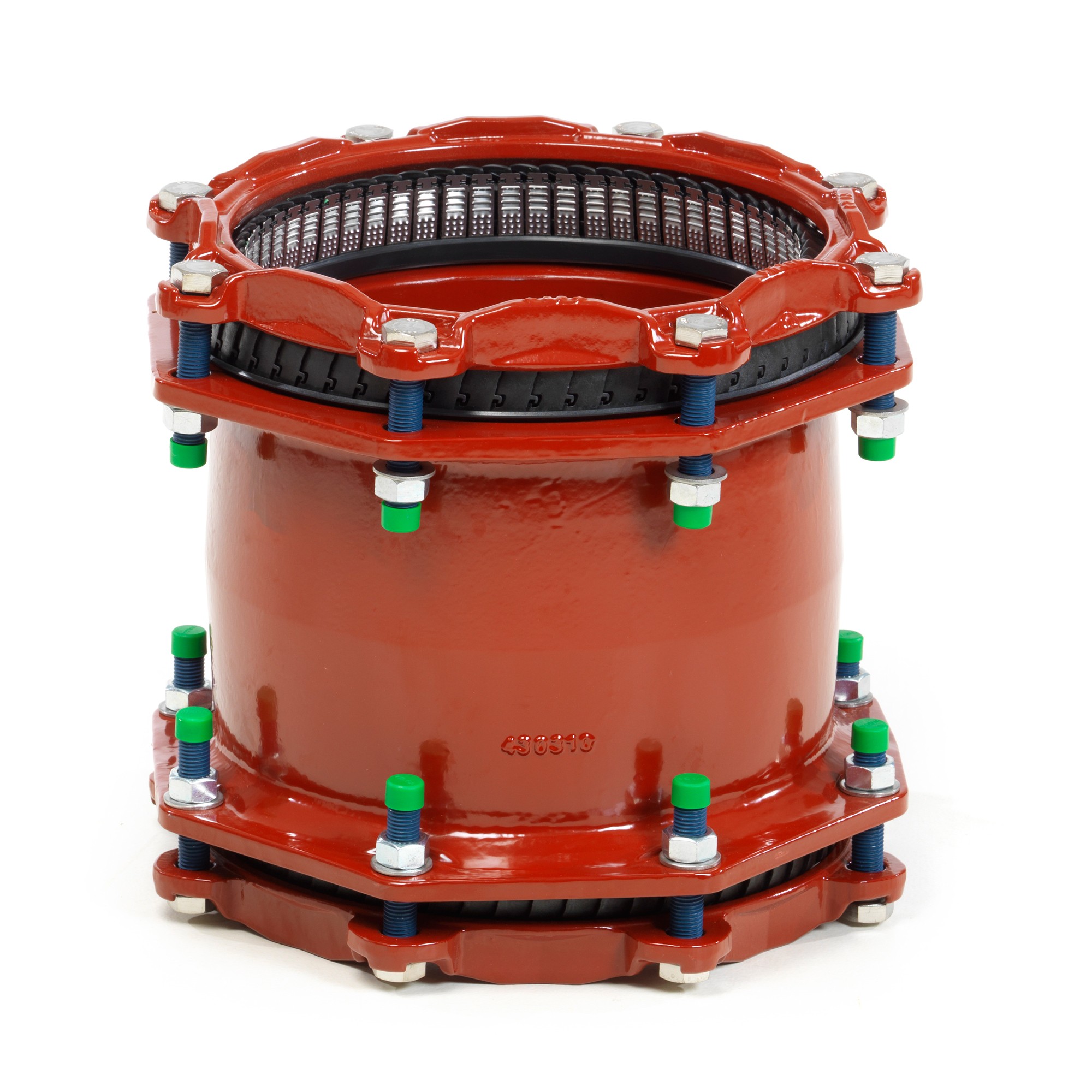

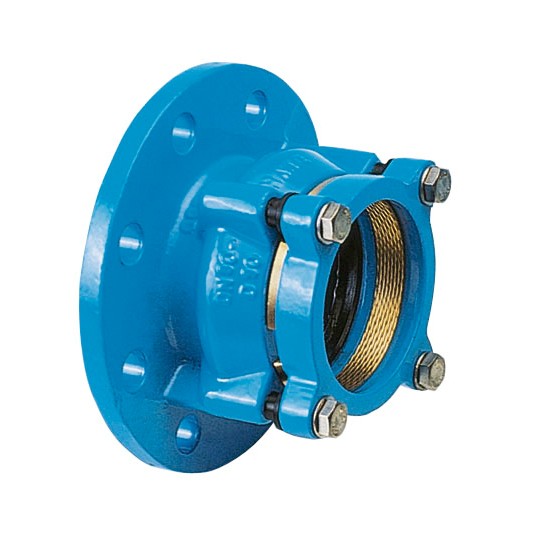

Mit den +GF+ MULTI/JOINT® Formstücken erstellen Sie längskraftschlüssige Klemmverbindungen – und das unabhängig vom Außendurchmesser sowie Material. Die aus Guss gefertigten Multi/Joint Verbinder und Anschlussflansche stehen Ihnen in PN 16 zur Verfügung.

Für kleinere Dimensionen können Sie bei PE Druckrohren auch auf Plasson Klemmfittings zurückgreifen. Diese stehen Ihnen je nach Produkt bis zu DIN/OD 110 zur Verfügung. Muffen finden Sie bis zu einer Dimension von 125 in unserem Sortiment.

Steckverbindung

Das Hawle System 2000 aus Gusseisen eignet sich sowohl für PVC als auch PE Druckrohre. Die Montage ist denkbar einfach – Sie benötigen kein Spezialwerkzeug! So können Sie auch unabhängig vom Wetter arbeiten. Mit den hochwertigen Formstücken erzeugen Sie eine zugfeste, bei Bedarf wieder lösbare Steckverbindung. Weiters bewähren sich die Formstücke aus Guss im Reparaturfall. Das Hawle System 2000 steht Ihnen in DN/OD 63 bis 355 im Pipelife Sortiment zur Verfügung. Von Verbindern über Schieber bis hin zu Spezialflanschen – im Hawle System 2000 finden Sie Formstücke für vielfältige Anwendungsbereiche.

Praktische Reparaturlösung für Rohre

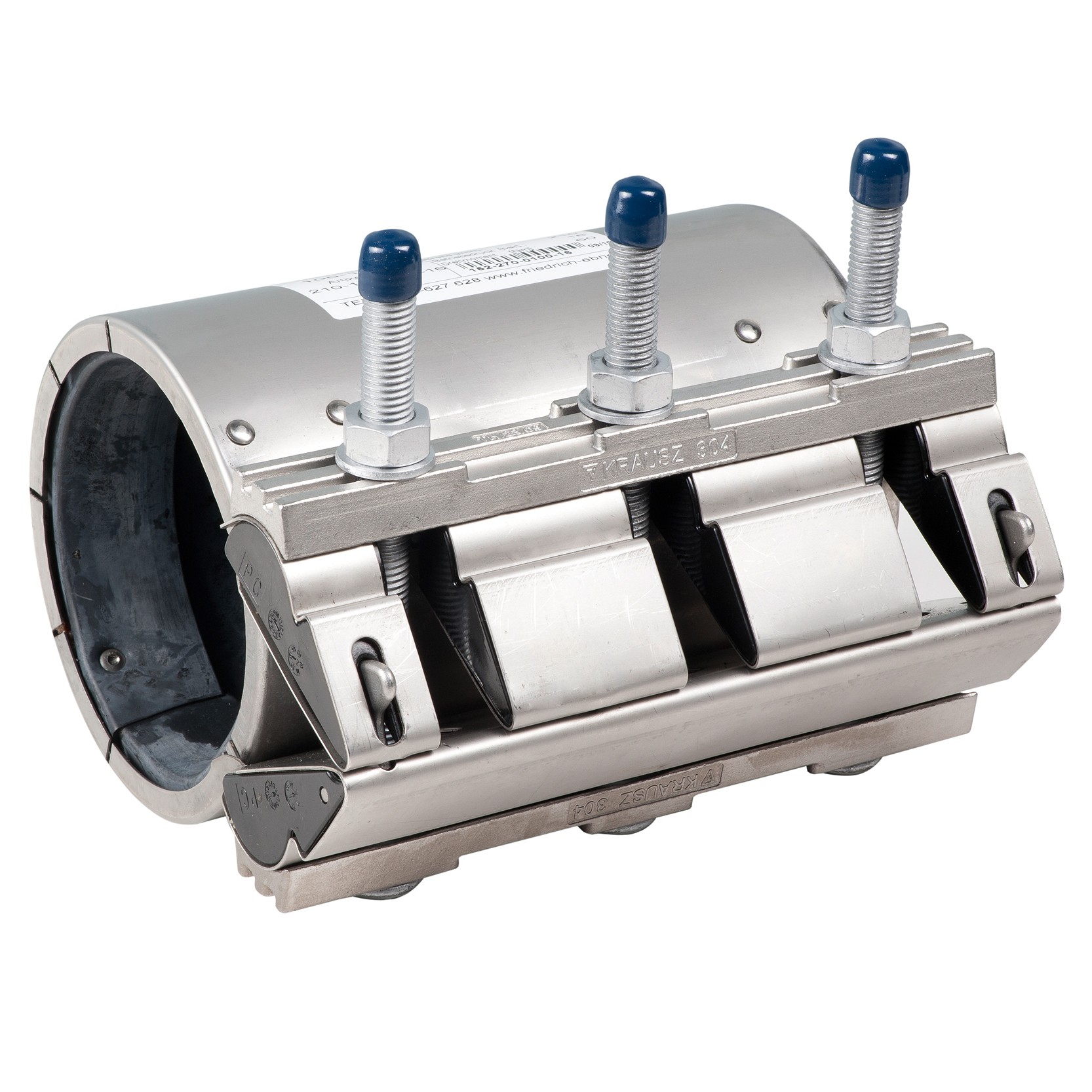

Die trinkwassertaugliche REPAFLEX® Reparaturkupplung eignet sich nicht nur für die rasche und unkomplizierte Reparatur von Rohren: Die Edelstahlkupplung können Sie auch für die dauerhafte Verbindung von Stahl, FZ, Guss, GFK, PVC und PE Rohren einsetzen. Die Dichtmanschette besteht aus EPDM. Je nach Dimension ist die Reparaturkupplung bis 16 bar einsetzbar und ist auch unter Druck montierbar.

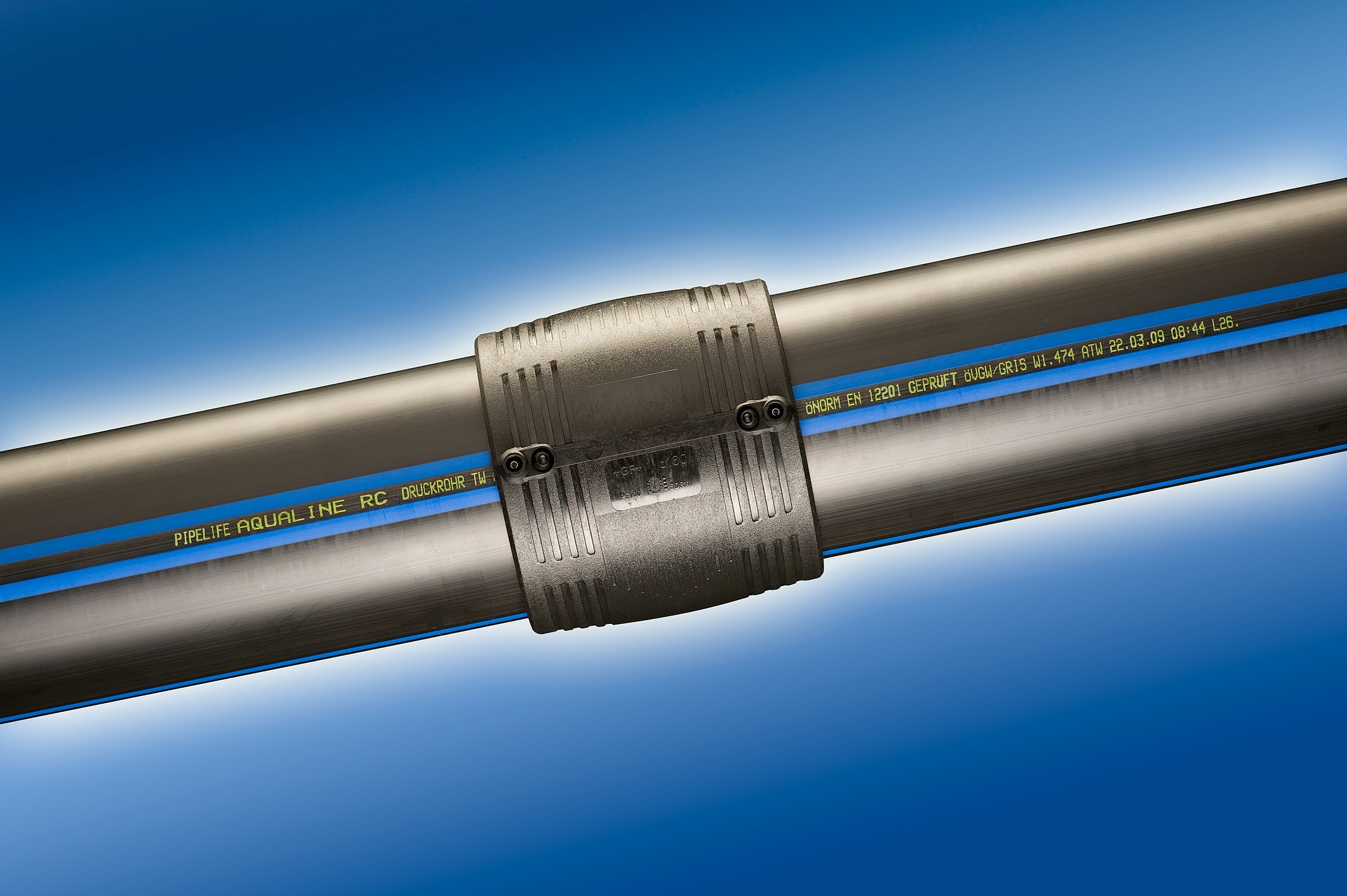

ELGEF® Plus Elektroschweißfitting

Einsatzbereich Elektroschweißmuffen,  -schellen und -formstücke
für PE Rohre
Material   PE 100
DN/OD

DN/OD 20 bis 400 (SDR11)

oder

DN/OD 75 bis 400 (SDR17)

Druckstufe PN10, PN16 (Elektroschweißmuffe)
Verfügbare Typen Reduktion, Winkel, T-Stück egal, T-Stück reduziert, Endkappe, Anbohrschelle, Ventilbohrschelle, Muffenschelle, Reparaturschelle, Sperrblasenschelle
Spezifikation mit Barcode und Traceabilitycode

Hawle System 2000

Einsatzbereich Formstücke für PVC und PE- Druckrohre
Material   Gusseisen
DN/OD
DN/OD 63 bis 355
Verfügbare Typen Verbinder, Spezialflansch, Bogen, Krümmersockel, Endstück, Schieber, Schieber mit Flansch, Combi-T, Doppelmuffe mit Muffenstutzen, Doppelmuffe mit Flanschstutzen
Spezifikation Montage ohne Spezialwerkzeug

+GF+ MULTI/JOINT®

Einsatzbereich Universal-Rohrverbindung
Material   Guss GGG400
DN/OD
DN/OD 63 bis 355
Druckstufe PN 16
Verfügbare Typen Verbinder, Anschlussflansch
Spezifikation Verbindung unabhängig von Außendurchmesser oder Material

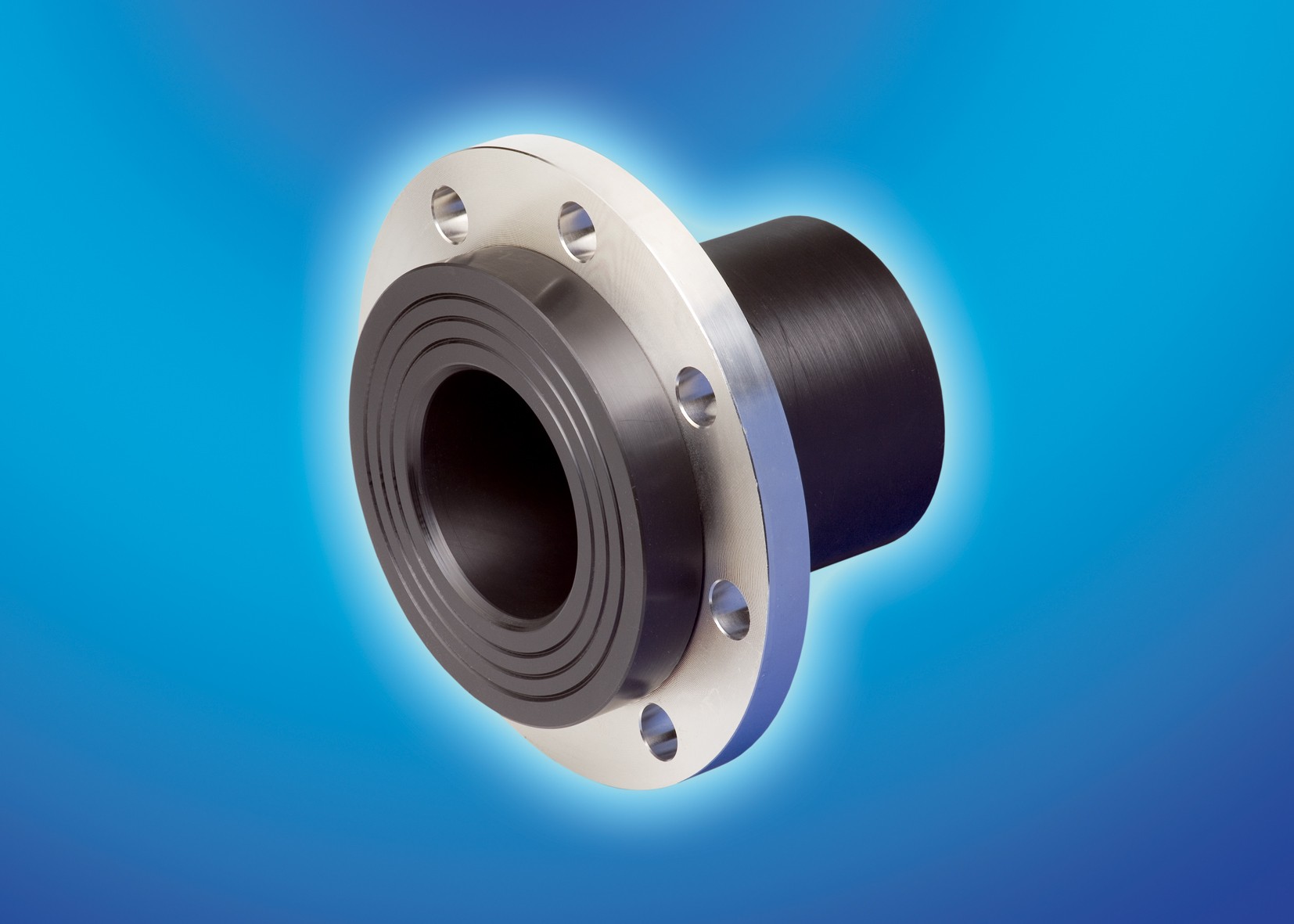

PE 100 Formstücke

Einsatzbereich Verbindung von PE Druckrohren mittels Stumpf- und Elektromuffenschweißung
Material   PE 100
DN/OD
DN/OD 63 bis 400
Druckstufe PN 10 und PN 16
Verfügbare Typen Winkel, gezogener Bogen, T-Stücke, Abzweiger 45°, Reduktion, Vorschweißbund, Kappe
Spezifikation Verbindung unabhängig von Außendurchmesser oder Material

REPAFLEX® Reparaturkupplung

Einsatzbereich Dauerhafte Verbindung oder Reparatur von Rohren aus Stahl, FZ, Guss, GFK, PVC und PE
Material   Edelstahl
DN/OD
DN/OD 45 bis 690
Druckstufe PN 7, PN 10, PN 14, PN 16 - je nach Ausführung
ÖVGW Registrierung W 1.014

Elektroschweißen

Nach dem rechtwinkeligen Ablängen der Rohre und dem Schälen der Schweißzone vergessen Sie bitte nicht auf das Entfetten der Schweißfläche! Mit dem Reinigungsmittel aus dem Pipelife Sortiment können Sie mit einem sauberen, nicht fasernden Tuch das Rohrende oder Formstück säubern. Bitte berühren Sie danach die Schweißfläche nichtmehr.

Mehr wichtige Tipps finden Sie in der Verlegeanleitung PE Druckrohrsystem sowie in unserer Videoanleitung.

+GF+ MULTI/JOINT

Wenn Sie das Multi/Joint Formstücksystem bei PE Rohren anwenden, vergessen Sie bitte nicht darauf, Stützhülsen zu verwenden.

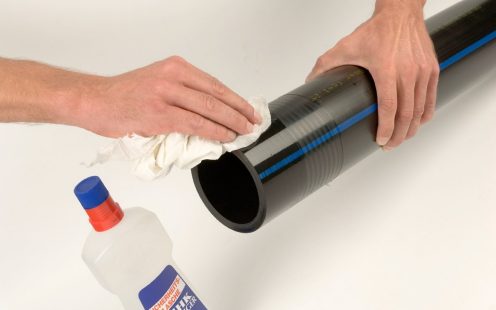

PE Trinkwasserdruckrohr für schweißen vorbereiten

Video-Anleitung: PE-Rohre mit Elektromuffen-schweißung verbinden

Video-Anleitung: Reparatur von Rohren mit der Hawle Reparaturschelle

Schweißen von PE Druckrohren

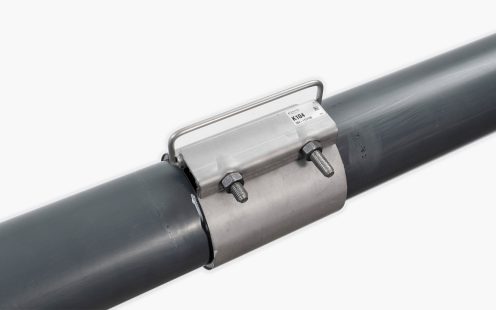

Videoteaser Hawle Reparaturschelle

Kontakt

Haben Sie eine technische Frage zu unseren Produkten? Oder möchten Sie ein Angebot erhalten? Kontaktieren Sie uns!

Teaser Angebotsservice

Angebotsservice

Wir erstellen Ihnen gerne ein unverbindliches Angebot zu unseren Lösungen & Produkten!

Zusammenarbeit

Technische Anfrage

Haben Sie eine technische Fragen zu unseren Produkten und Lösungen? Unser Techniker:innen helfen Ihnen gerne weiter!

Verwandte Produkte

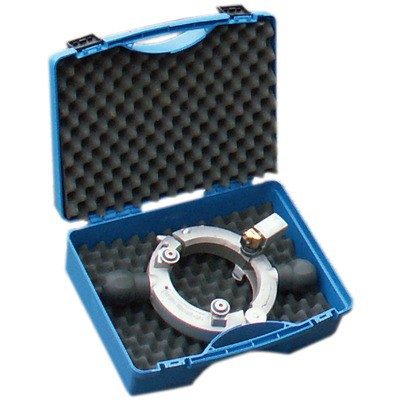

Schweißzubehör Rotationsschälgerät

Zubehör Schweißen

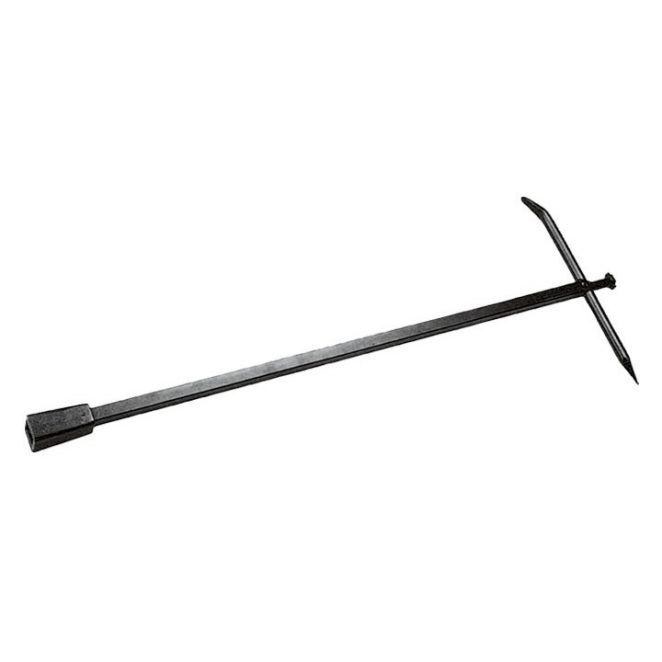

Absperrschlüssel für Schieber

Hawle Werkzeuge

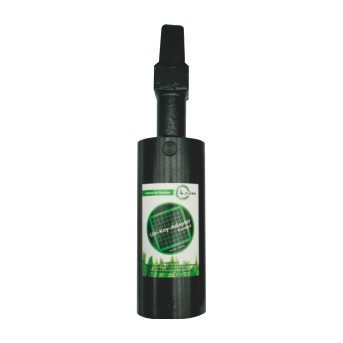

Adapterwerkzeug für Schieber
