Formstücke und Schellen

Zuverlässige Verbindung von Gasrohren

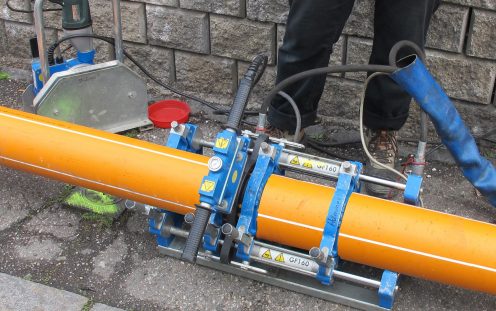

Gasrohre aus Kunststoff können Sie durch Schweißen zuverlässig verbinden. Im Pipelife Sortiment für den Gasbereich stehen Ihnen unterschiedliche Formstücke für das Verbinden von Gasrohren zur Verfügung, aber auch Lösungen für Abzweigungen und Reparaturfälle.

PE Formstücke /Stutzenfittings

Das umfassende Sortiment an PE Formstücken mit verlängertem Schenkel eignet sich ideal für Stumpf- und Elektroschweißungen. Um die Gasleitungen an die jeweiligen Anforderungen optimal anzupassen, können Sie für die Verbindung auf Winkel, T-Stücke sowie Reduktionen und Abschlusskappen zurückgreifen, um die Gasleitungen entsprechend zu verlegen.

Elektroschweißfittings

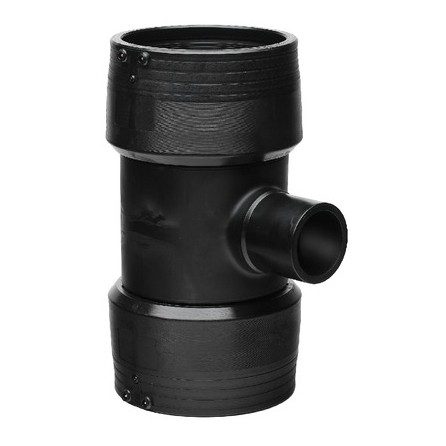

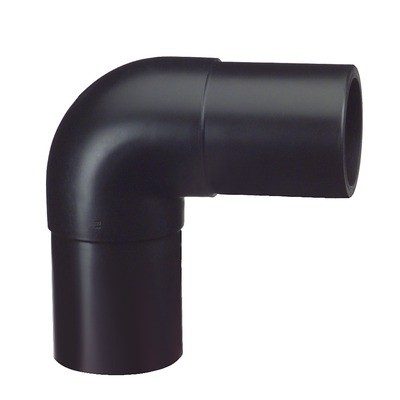

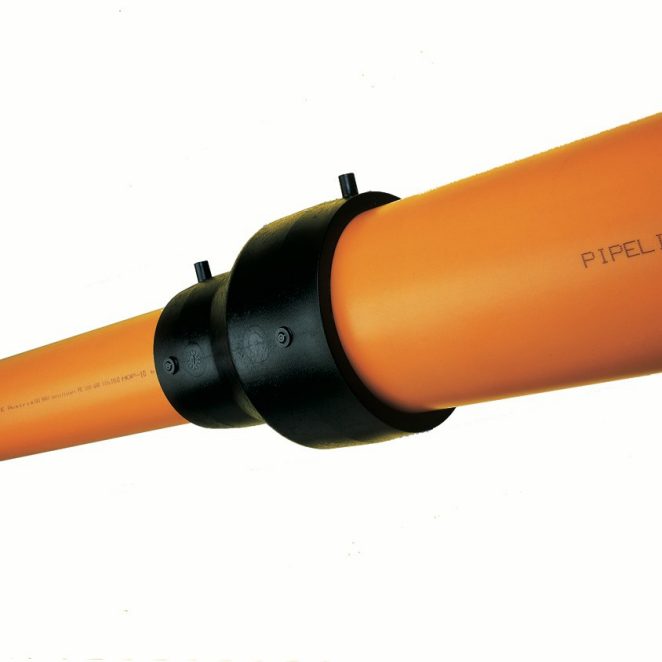

Mit den ELGEF Plus Elektroschweißformteilen können Sie Richtungs- oder Durchmesseränderungen bei den Gasleitungen durchführen – und das bei weniger Platzbedarf. Sie können die Elektroschweißformstücke also auch bei beengten Baustellen problemlos einsetzen. Im Sortiment steht Ihnen eine große Auswahl an unterschiedlichen Ausführungen wie Winkeln, T-Stücken, Reduktionen und Endkappen im Dimensionsbereich 20 bis 250 zur Verfügung.

Schellen zum Herstellen von Abzweigungen

Als besonders praktische Lösung beim Herstellen von Abzweigungen in Gasleitungen, aber auch im Reparaturfall, erweisen sich Schellen. Je nach Anforderung können Sie mit dem Baukastensystem flexibel reagieren und individuelle Schellenvarianten herstellen – angepasst auf Ihre Installationsgegebenheiten.

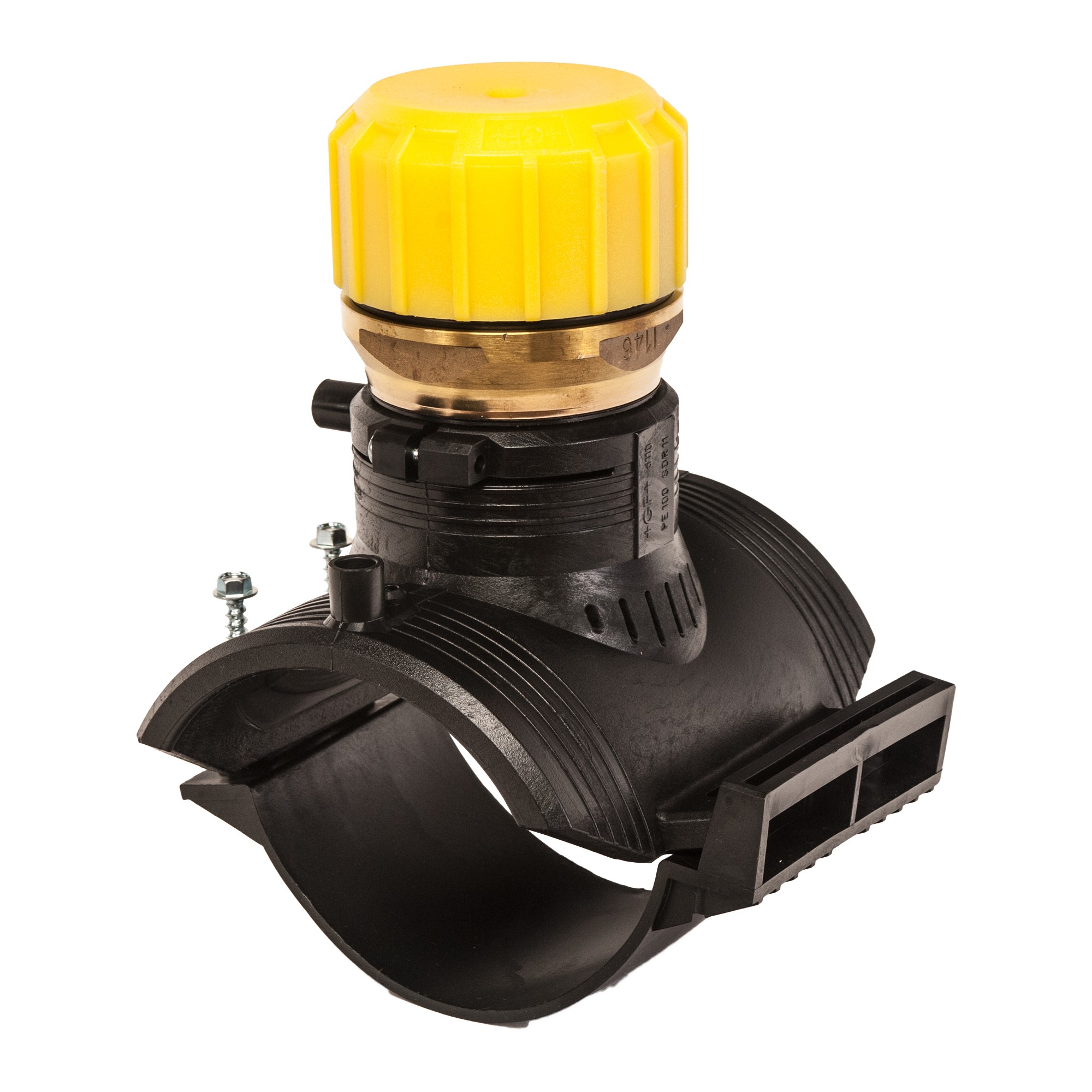

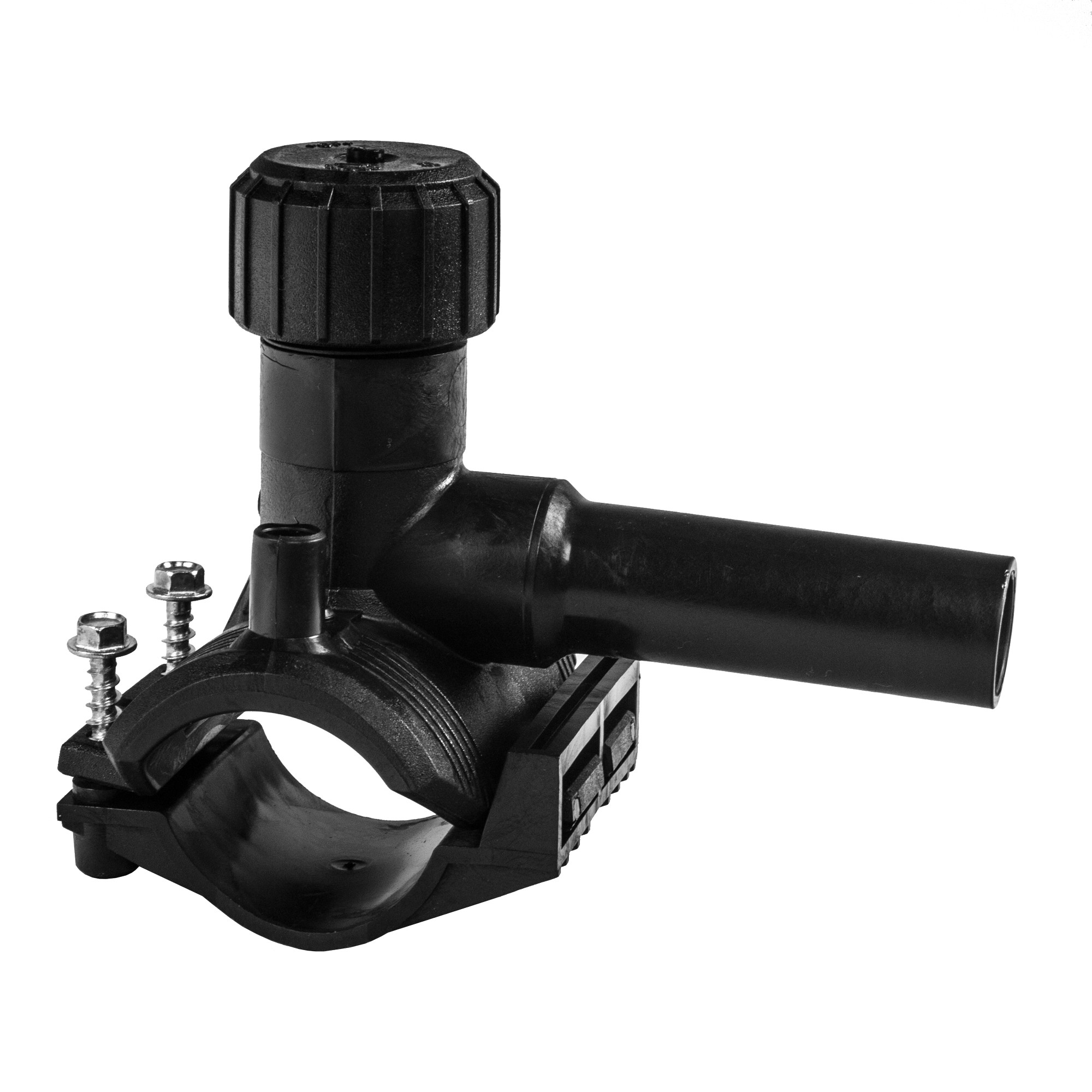

Anbohrschellen ermöglichen Ihnen durch den integrierten, metallischen Bohrer das einmalige Öffnen einer Abzweigleitung beim Anbohren.

Nützlich bei Reparaturarbeiten an Gasleitungen erweisen sich Sperrblasenschellen: Bei Beschädigung der Versorgungsleitung können Sie eine Notabsperrung mittels der Schelle und einem Sperrblasensetzgerät herstellen.

Produktbeschreibung

ELGEF® Plus Elektroschweißfitting

Einsatzbereich	Elektroschweißmuffen, -schellen und -formstücke für PE Rohre
Material	PE 100
DN/OD	DN/OD 20 bis 400 (SDR11) oder DN/OD 75 bis 400 (SDR17)
Druckstufe	PN10, PN16 (Elektroschweißmuffe)
Verfügbare Typen	Reduktion, Winkel, T-Stück egal, T-Stück reduziert, Endkappe, Anbohrschelle, Ventilbohrschelle, Muffenschelle, Reparaturschelle, Sperrblasenschelle
Spezifikation	mit Barcode und Traceabilitycode

PE 100 Formstücke

Einsatzbereich	Verbindung von PE Druckrohren mittels Stumpf- und Elektromuffenschweißung
Material	PE 100
DN/OD	DN/OD 63 bis 400
Druckstufe	PN 10 und PN 16
Verfügbare Typen	Winkel, gezogener Bogen, T-Stücke, Abzweiger 45°, Reduktion, Vorschweißbund, Kappe
Spezifikation	Verbindung unabhängig von Außendurchmesser oder Material

Verarbeitungshinweise

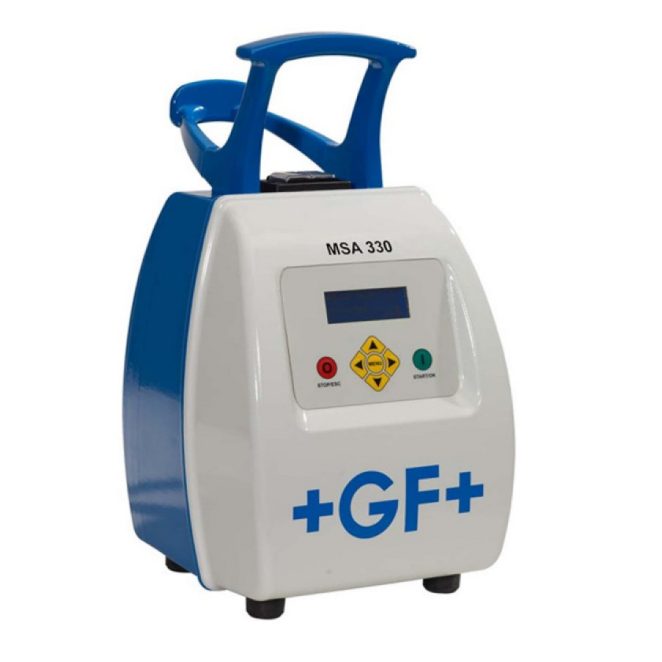

Elektroschweißen

Nach dem rechtwinkeligen Ablängen der Rohre und dem Schälen der Schweißzone vergessen Sie bitte nicht auf das Entfetten der Schweißfläche! Mit dem Reinigungsmittel aus dem Pipelife Sortiment können Sie mit einem sauberen, nicht fasernden Tuch das Rohrende oder Formstück säubern. Bitte berühren Sie danach die Schweißfläche nicht mehr.

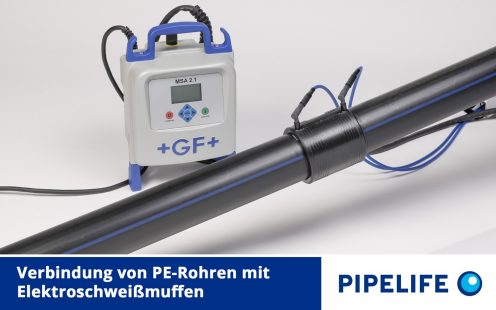

Mehr wichtige Tipps finden Sie in der Verlegeanleitung PE Druckrohrsystem (Wasser) sowie in unserer Videoanleitung.
