Beton-Installationen

Robuste Einbaulösungen für Fertigteilbau und Ortbeton

Für den Betonbau sind besonders robuste Dosen & Gehäuse für Elektroinstallationen gefragt. Pipelife bietet Ihnen hierfür eine große Auswahl an hochwertigen Universal-, Übergangs- sowie Verbindungsdosen aus dem Spelsberg IBT System. Ergänzt werden die Gehäuse durch das IBTronic System, welches Platz für hochwertige Elektronik bietet.

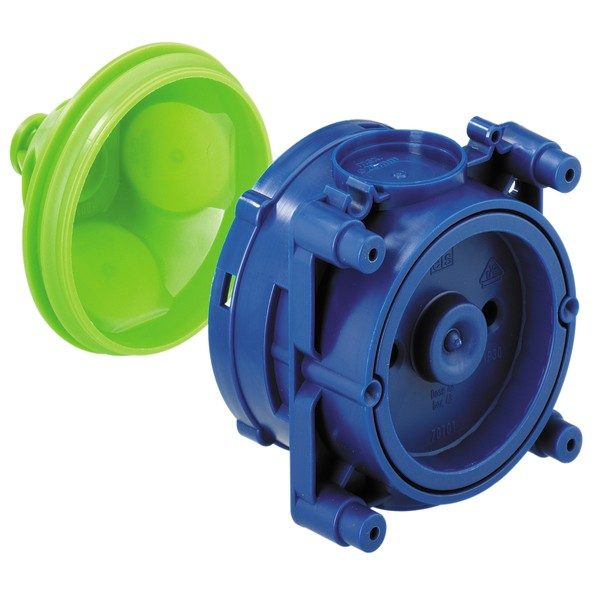

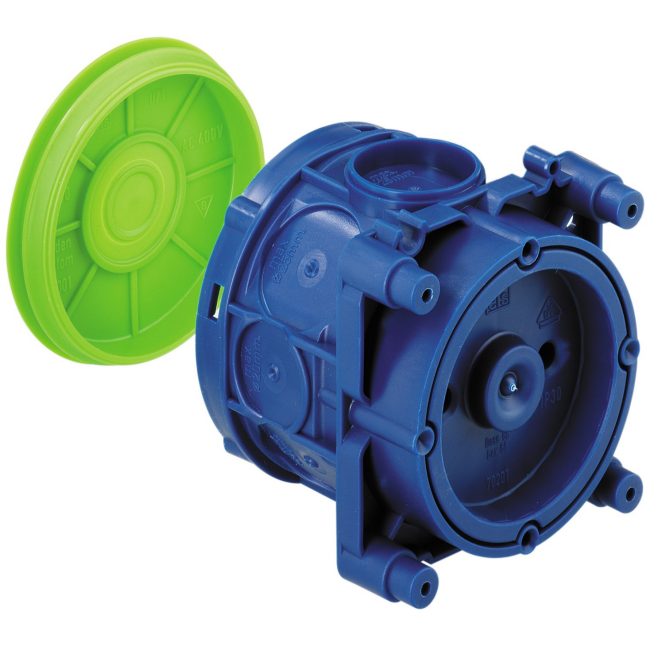

Betondosen - IBT

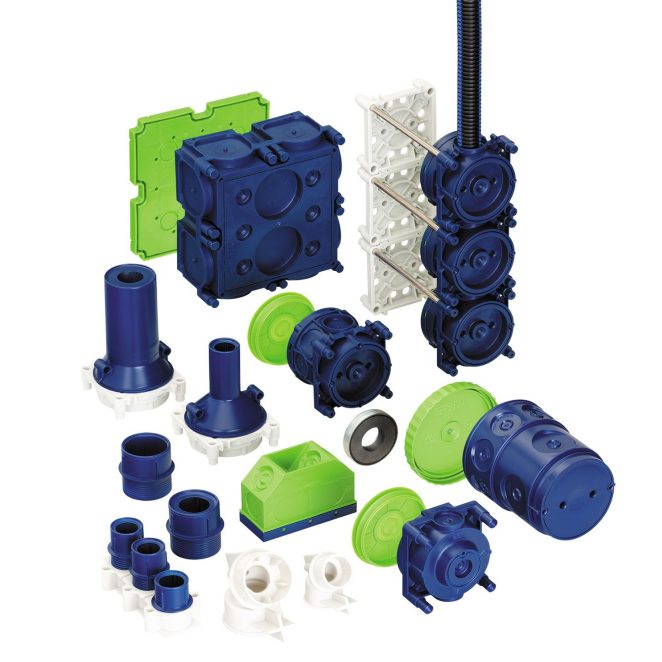

Stabil wie Beton – das zeichnet die robusten Spelsberg IBT-Dosen für die Betoninstallation aus. Die blauen Dosen sind universell einsetzbar und eignen sich zum Einsatz im Fertigteilbau sowie für Ortbeton. Als Verarbeiter profitieren Sie von der einfachen Befestigung auf allen Schalungsarten – diese funktioniert ganz einfach durch Nageln, Kleben oder mit Magneten. Ein weiterer Vorteil: Sie können auf ein umfangreiches, perfekt aufeinander abgestimmtes Sortiment aus Dosen, Einbaukästen und Zubehör zurückgreifen.

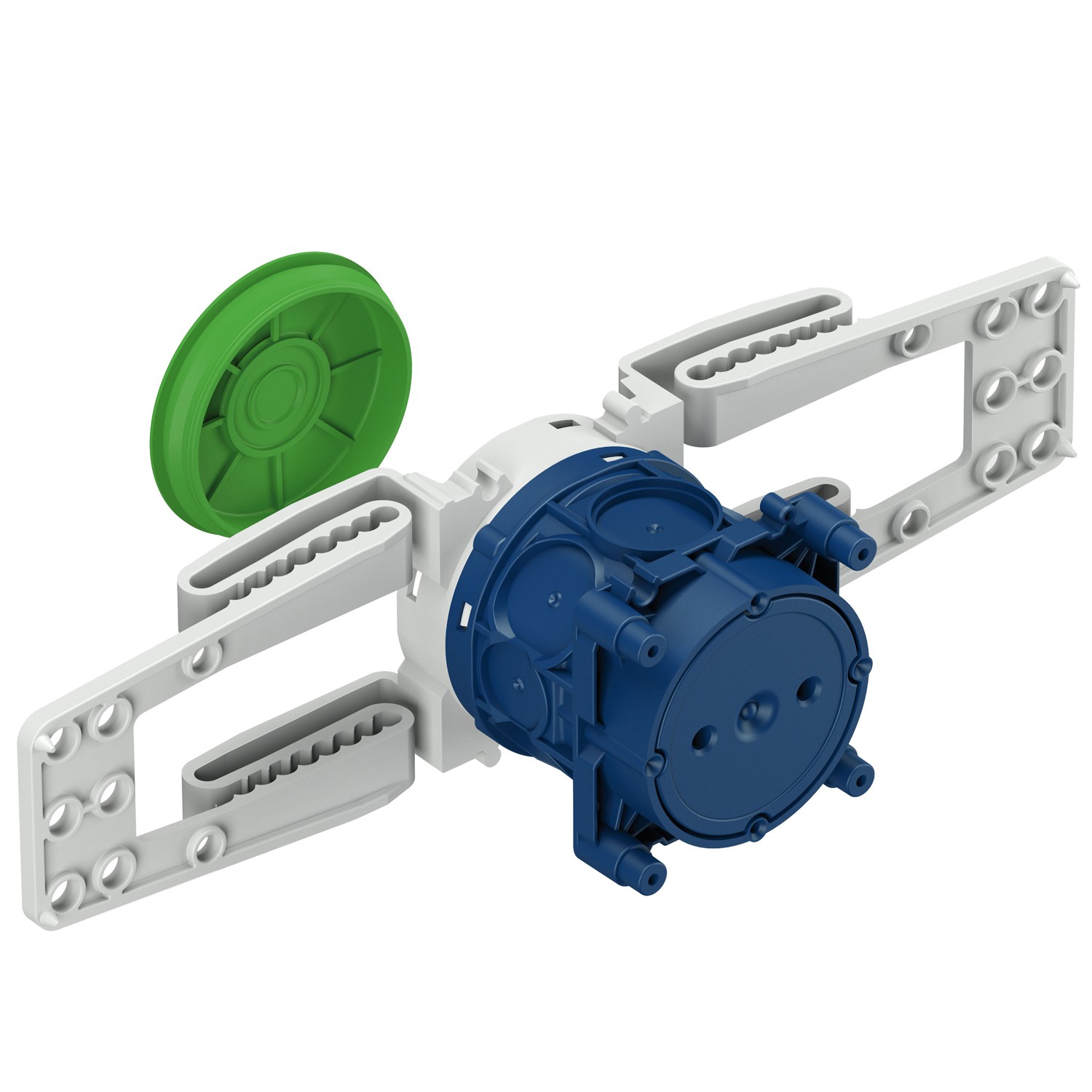

Bewehrungsdose für den Ortbeton

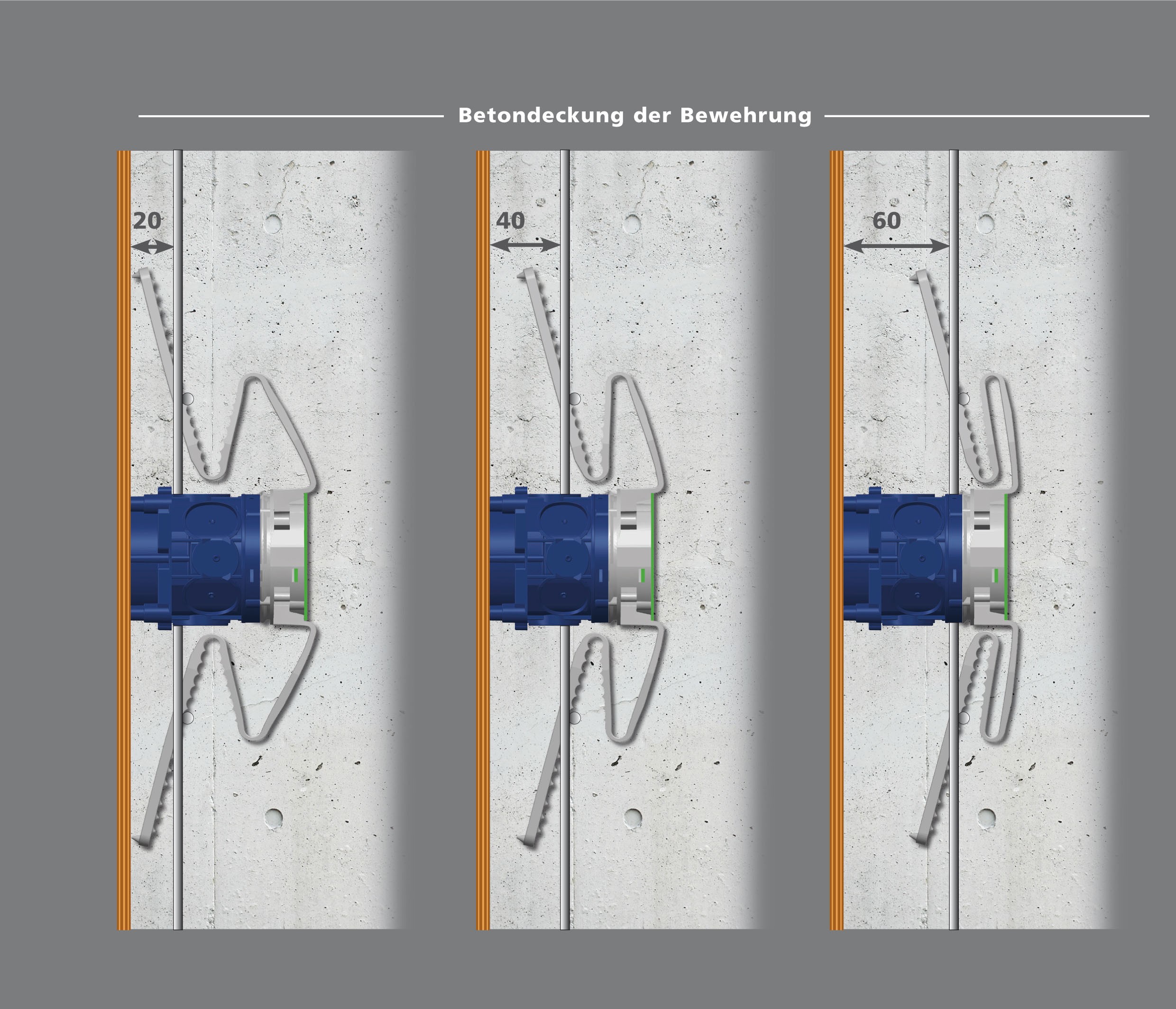

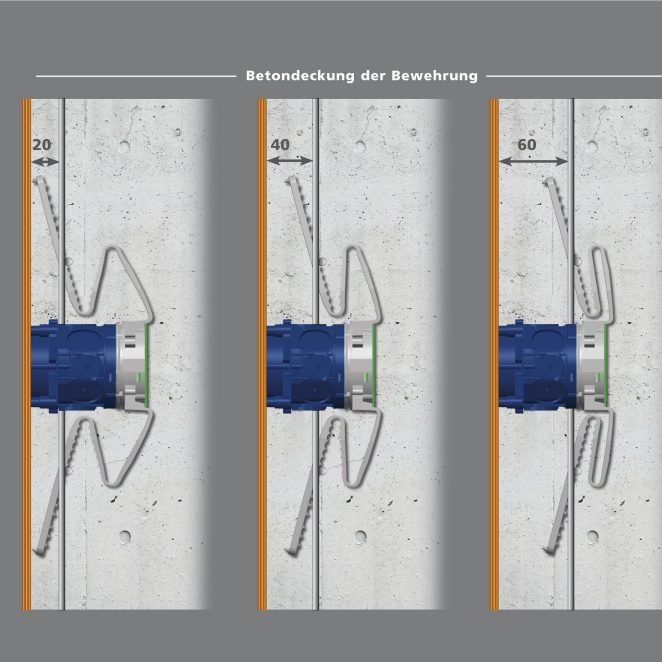

Die moderne, modulare Bewehrungsdose ermöglicht Ihnen eine perfekte Elektroinstallation innerhalb der Sichtbetonflächen. Sie überzeugt mit einem passgenauen Sitz und gleicht verschiedene Betondeckungen der Bewehrung aus – das sorgt für einen optimalen Druck auf die Schalung. Je nach Anwendungsfall können Sie das Stecksystem mit Bewehrungsadaptern und verschiedenen Dosen modular aufbauen.

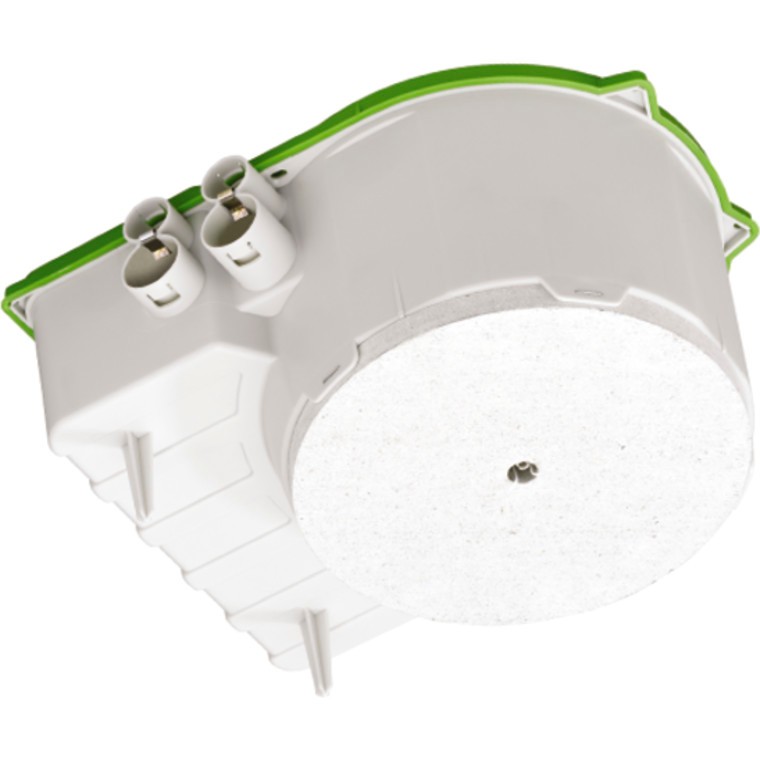

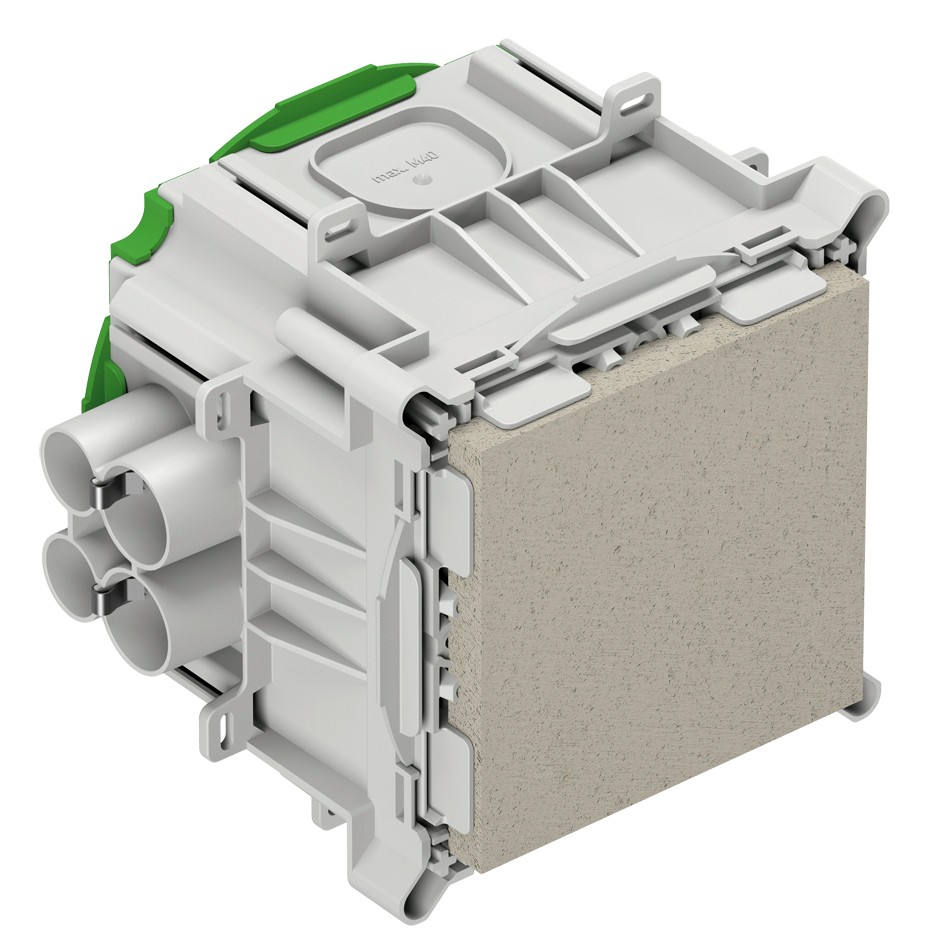

Universelles Einbaugehäuse/Großdosen - IBTronic XL

Mit dem IBTronic XL System lässt sich hochwertige Elektronik einfach und elegant in der Betondecke oder -wand verbauen. Möglich macht das die eingebaute Fermacell^®-Platte mit einem Durchmesser von 185 mm, die Ihnen vielfältige Möglichkeiten für die Montage eröffnet. Dank 4,5 Liter Volumen finden NV/HV/LED-Leuchten bis hin zu Lautsprechern oder Betriebsgeräten in den innovativen Einbaugehäusen Platz. IBTronic XL wird im Fertigteilwerk in die Betondecke eingebaut.

Eine nachträgliche Leuchten- und Lautsprecherinstallation in der Betondecke von 45 bis 70 mm Stärke macht die leicht handzuhabende IBTronic XL Drillbox möglich.

Leuchteneinbaugehäuse - IBT LED

Wenn es um die Installation von NV / HV und LED Leuchten geht, führt kein Weg an dem innovativen Leuchteneinbaugehäuse vorbei! Sie können dieses rasch einbauen, und für die Rohradaption benötigen Sie kein spezielles Werkzeug. Neu im Sortiment ist die Variante IBT LED 1-O. Mit seiner verbesserten Gehäusegeometrie können Leuchten im Nachhinein gedreht werden, um den Ausleuchtungsbereich anzupassen. Außerdem stehen drei verschiedene Fronten zur Verfügung, was den Einbau verschiedener Leuchtentypen besonders einfach macht.

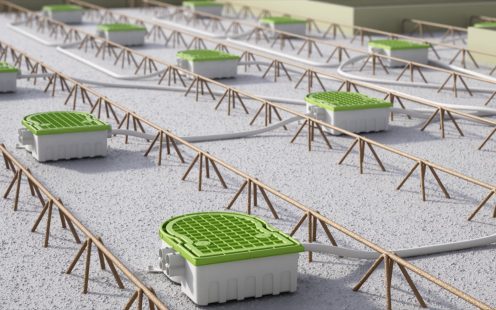

Universelles Einbaugehäuse IBTronic Drillbox

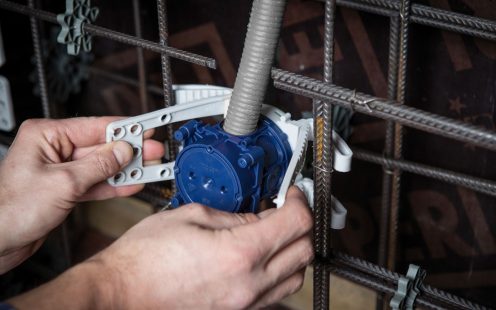

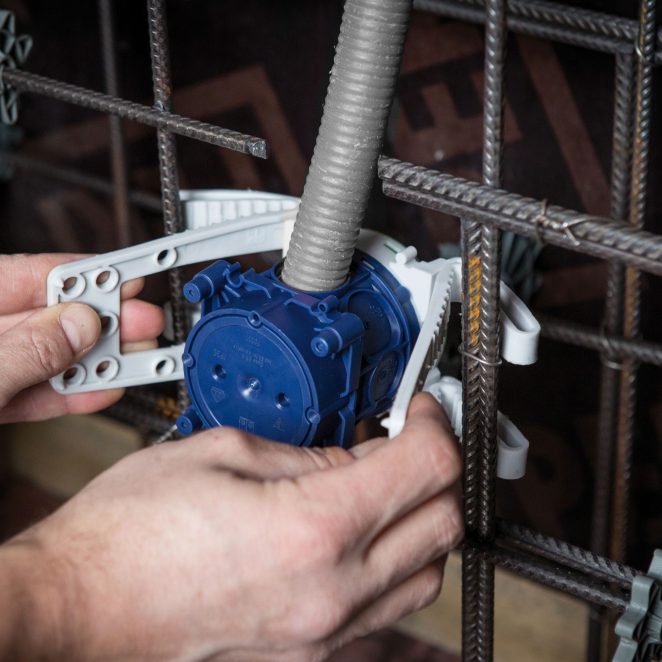

Installation Bewährungsdose in Sichtbeton

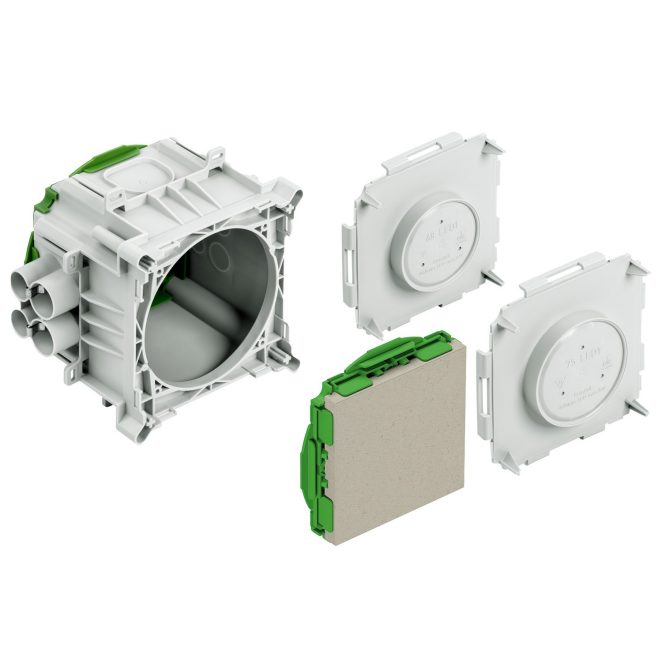

Produktbild Leuchteneinbaugehäuse IBTLED-O

Verarbeitungshinweise

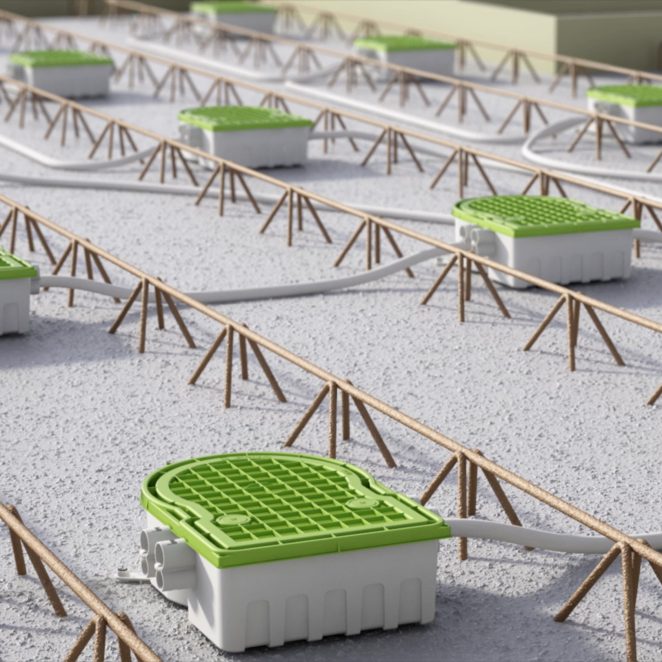

IBTronic XL - Leuchteninstallation in der Fertigteildecke

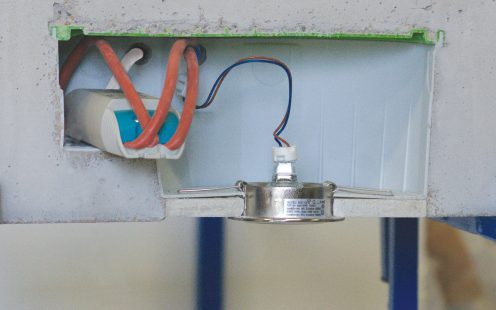

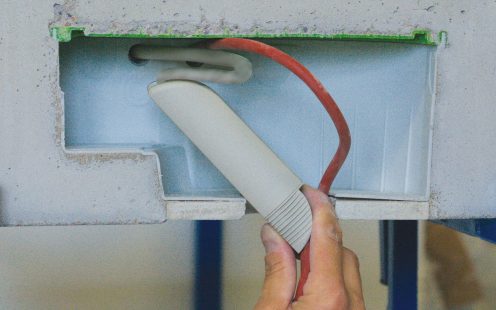

Das universelle Einbaugehäuse für den Beton-Fertigteilbau verfügt über eine 185 mm große Femacell-Platte und sieht somit einen großzügig bemessenen Toleranzbereich für eine exakte Positionierung der Bohrung vor. Mittels einem Lochfräser können Sie in dieser Deckenausschnitte mit einem Durchmesser von bis zu 150 mm bohren. HV/NV-Leuchten mit einer Leistung von bis zu 50 W oder Lautsprecher können Sie bequem darin platzieren. Wenn Sie auch einen Trafo (bis 150 VA) einbauen möchten, können Sie diesen dank des integrierten Tunnels quer montieren. Dies ermöglicht eine kurze Leitungseinführung und verspricht eine einfache Montage.

In die acht integrierten Rohreinführungen mit ausschlagbaren Membraneinführungen können Sie sowohl glatte als auch gewellte Rohre einbringen (PXM 20 und PXM 25). Für die Sicherheit der Installation und eine einfache Durchverdrahtung sorgen eine integrierte Zugentlastung und Rohrstopper. Vier Edelstahlklammern ermöglichen einen sicheren Halt, die Mittenkennzeichnung von Deckel und Gehäuse erleichtert die Positionierung der Einbauteile.

IBTLED Leuchteneinbaugehäuse

Einbaugehäuse von Spelsberg sind die optimale Lösung für die Montage von Leuchten und Lautsprechern im Ortbetonbau oder im Fertigteilwerk und punkten mit ihrem hervorragenden Preis-Leistungsverhältnis sowie dem raschen Einbau.

Die Einbaugehäuse der IBT LED Reihe sind für die Installation von NV/HV/LED-Leuchten mit 15, 20 und 47 Watt konzipiert und erleichtern Ihnen dank großem Toleranzausgleich durch die Fermacell Platte den Einbau und bieten Ihnen ein Maximum an Flexibilität. IBT LED Gehäuse werden mittels Nagelbefestigung im Ortbeton befestigt.

8 integrierte Rohreinführungen mit ausschlagbarer Membraneinführung für sowohl glatte als auch gewellte Rohre sorgen für ein einfaches Einbringen (4 x M20, 4 x M25). Zusätzlich sind noch Einführungen bis M40 möglich. Dank der Rohrstopper und der zusätzlichen Zugentlastung gelingt eine sichere Arretierung der Rohre und Nacharbeiten sind in der Regel nicht erforderlich.

IBT LED steht Ihnen in 3 Varianten zur Verfügung.

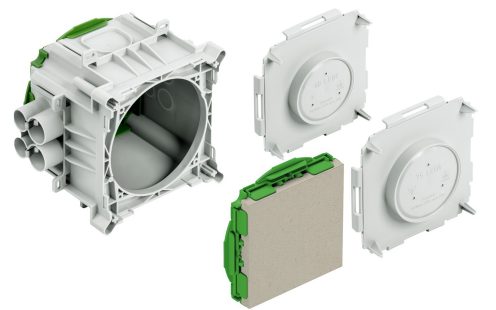

Bei der neuen Generation des bewährten Einbaugehäuses, IBT LED 1-O in runder Bauform – in den Abmessungen 177 x 200 x 125 mm - wurde die Gehäusegeometrie nochmals verbessert. So lassen sich später eingebaute Leuchten problemlos drehen, z.B. um den Ausleuchtungsbereich einzustellen.

Besonders praktisch: Das Gehäuse IBT LED 1-O kann drei verschiedene Frontteile aufnehmen. Die Abdeckungen FT68R (Innendurchmesser 68 mm) und FT75R (Innendurchmesser 75 mm) erleichtern den Einbau von Leuchten in gängigen Maßen. Das dritte Frontteil FTF ist mit einer Fermacell®-Platte ausgestattet und ermöglicht Ihnen variable Ausschnitte sowie den Ausgleich von Verlegetoleranzen bei Fertigteildecken.

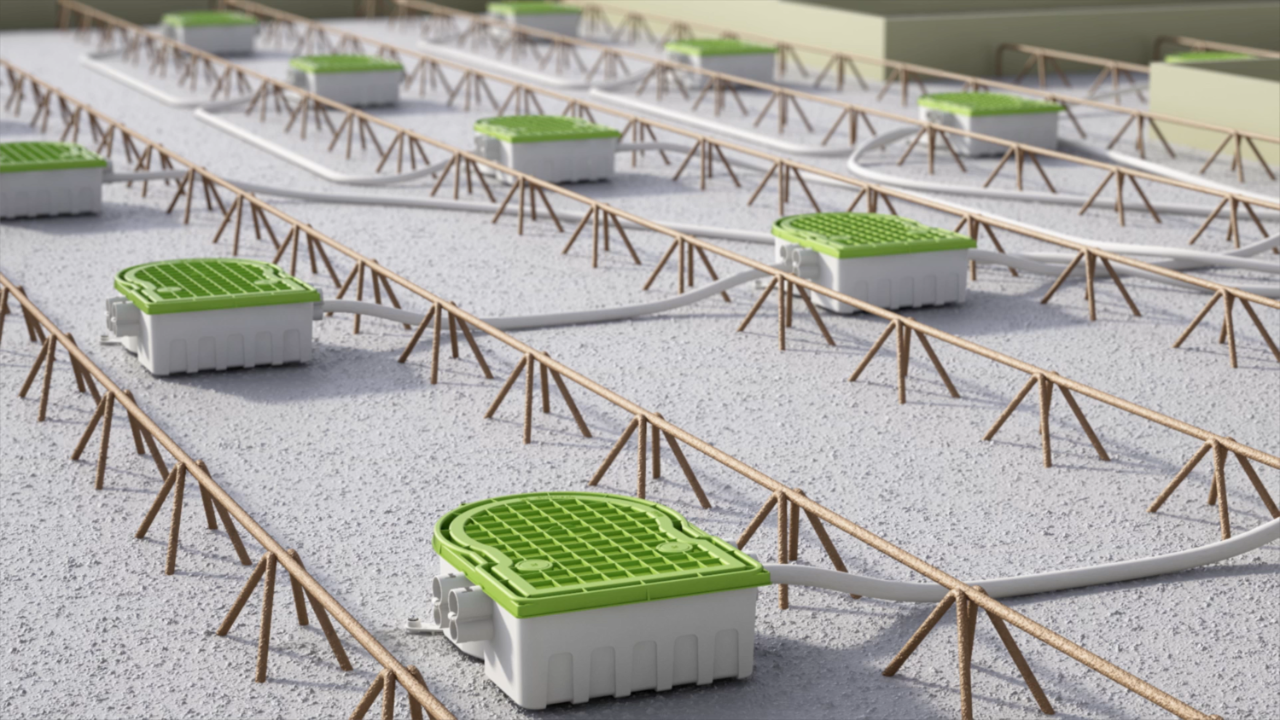

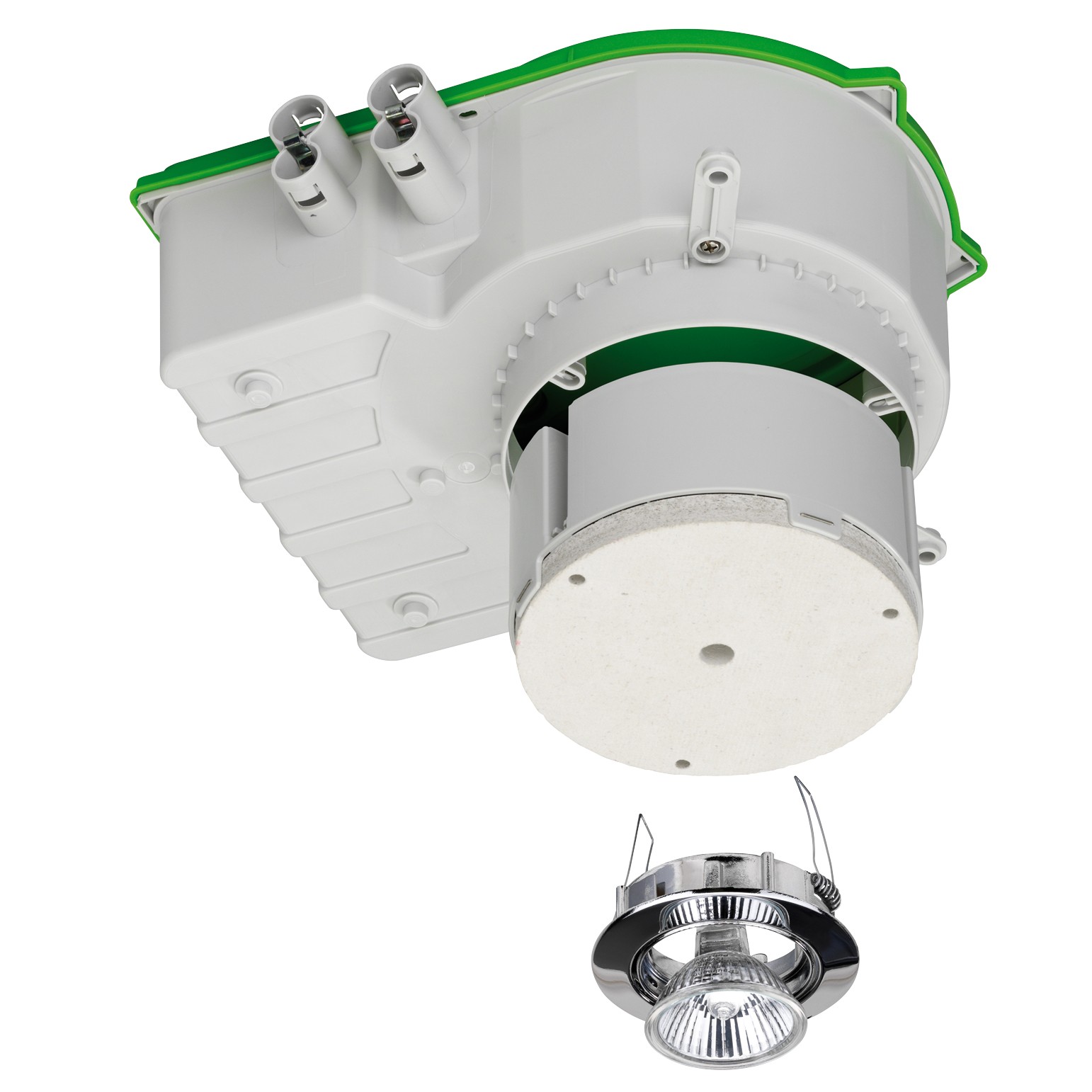

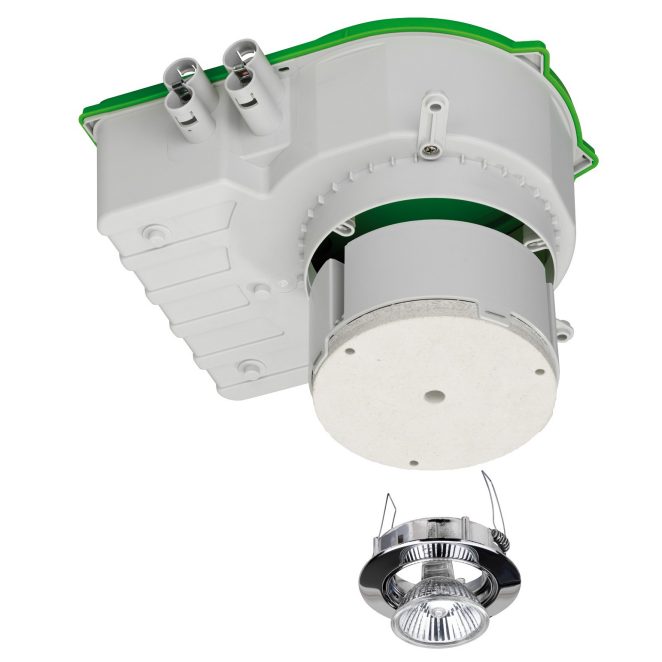

IBTronic XL Drillbox -Leuchten und Lautsprecher nachträglich in Betondecken installieren

Eine leicht zu handhabende Lösung für den nachträglichen Einbau von NV/HV- und LED-Leuchten in Fertigteildecken von 45 bis 70 mm Stärke stellt die Spelsberg IBTronic XL Drillbox dar. Architekten, Bauträgern und Bauherren können so flexibel auf Planungsänderungen reagieren.

So funktioniert die einfache Montage:

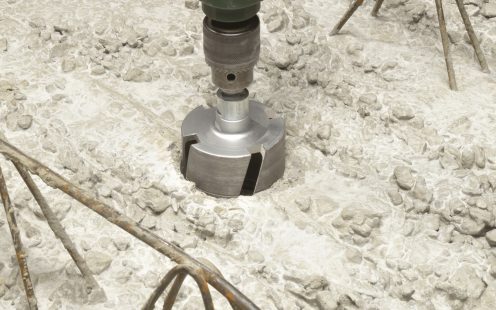

Zunächst bohren Sie in die Fertigbetondecke (mit einer Stärke von 45 bis 70 mm Stärke) eine Kernbohrung mit 82 mm Durchmesser, dann montieren und verrohren Sie das Gehäuse von oben auf der Fertigteildecke. Der zweiteilige Leuchtenadapter für NV/HV- und LED-Leuchten wird von unten in die Dose geschraubt und ermöglicht eine Anpassung an die Deckenstärke. Die Deckenauslassöffnung besitzt einen Durchmesser von 76 mm, der Außenringdurchmesser der Leuchte muss mindestens 85 mm betragen.
