Effiziente Kabelschutzlösung für Mühlviertler Schnellstraße
Beim Neubau der S10 setzt die ARGE auf Kabelschutzsysteme aus dem Hause Pipelife. Zwischen Freistadt und Rainbach Nord werden auf rund 5 Kilometern Trasse über 56 Kilometer Kabelschutzrohre und fast 28 Kilometer LWL-Hüllrohre verlegt.
Beim Neubau der S10 (Mühlviertler Schnellstraße) setzt die ARGE aus PORR, Gebrüder Haider und Held & Franke auf Kabelschutzsysteme aus dem Hause Pipelife. Im Baulos 02 zwischen Freistadt und Rainbach Nord werden auf rund 5 Kilometern Trasse insgesamt über 56 Kilometer Kabelschutzrohre und fast 28 Kilometer LWL-Hüllrohre verlegt – alles aus einer Hand.
Teil des digitalen Nervensystems der ASFINAG
Die installierten Systeme sind Teil des Corporate Network ASFINAG (CN.as). Dieses Netzwerk überträgt die Daten von Sensoren, Kameras und Verkehrsbeeinflussungsanlagen an die Zentrale in Wien-Inzersdorf, wo sie ausgewertet und für Steuerungen genutzt werden. Auch Notrufe und Telefonverbindungen laufen über diese Infrastruktur – höchste Zuverlässigkeit ist daher Pflicht.
Breites Sortiment im Praxiseinsatz
Zum Einsatz kommen robuste Cablemaster-Kabelschutzrohre in unterschiedlichen Dimensionen, ergänzt durch LWL-Hüllrohre, passende Verbindungs- und Endfittings, Ortungswarnbänder, Kabelabdeckplatten sowie montagefertige ROMBOX-Systemschächte.
Cablemaster – der vielseitige Kabelschutzprofi

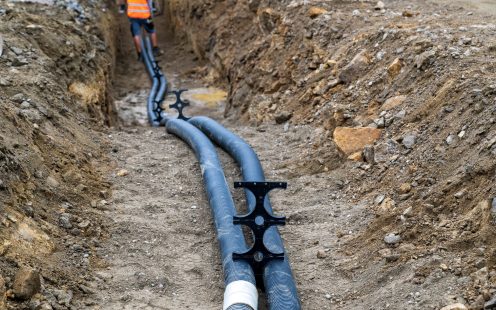

Ob für Strom- und Starkstromleitungen, Nachrichten- oder Kommunikationstechnik: das PE-Verbundrohr Cablemaster bietet zuverlässigen Schutz für erdverlegte Kabel. Auch als Leerrohr für den späteren Kabeleinzug ist es bestens geeignet.
Die aufgesteckte Doppelsteckmuffe sorgt für eine einfache, sanddichte Verbindung, während die integrierte Einzugshilfe bei den Rollen das Kabelverlegen deutlich erleichtert. Cablemaster ist in den Dimensionen DN/OD 40 bis 200 als flexible Rollenware erhältlich, alternativ ab DN/OD 50 auch in 6-Meter-Stangen. Die außen profilierte und innen glatte Rohrkonstruktion ermöglicht ein besonders reibungsarmes Einziehen der Leitungen.
Im Baulos 02 des Neubauprojekts der S10 Nord kommt vor allem die Dimension DN/OD 110 zum Einsatz – insgesamt werden im Baulos 02 rund 56 Kilometer dieses Kabelschutzrohrs verlegt.
Zuverlässiger Schutz für Lichtwellenleiter – auch über lange Distanzen

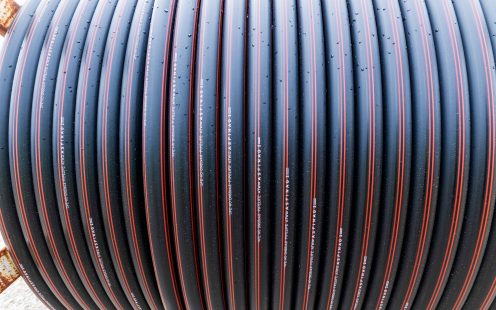

Die hochwertigen LWL-Schutzrohre von Pipelife werden aus reinem 1A-PE-HD ohne Rezyklatanteil gefertigt und bieten empfindlichen Glasfasern optimalen Schutz – selbst über viele Kilometer. Dank der längsgerieften Innenstruktur lassen sich LWL-Kabel oder Mikrorohre mühelos einziehen oder einblasen. Dabei entsteht ein Luftpolster, der für besonders große Einblaslängen sorgt.
Die Rohre sind in den Dimensionen DN/OD 32 bis 63 erhältlich, im Baulos 02 der S10 Nord kommen rund 27,5 Kilometer in der Dimension DN/OD 50 zum Einsatz. Die Verbindung erfolgt über Plasscom-Schraubverbinder, die bis 16 bar druckdicht sind. Der transparente Fittingkörper ermöglicht eine Kontrolle der Einstecktiefe.
Vormontierte Kabelschächte – schnell einsatzbereit und flexibel anpassbar

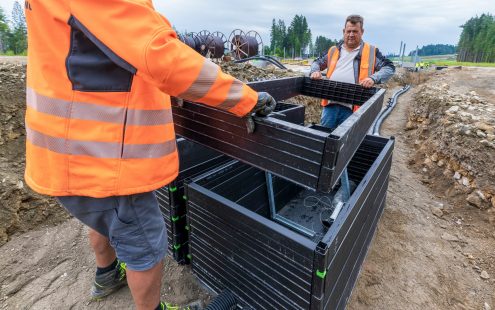

Die ROM-BOX Kabelschächte aus hochwertigem PP sind die ideale Lösung für Elektro- und Glasfaserkabel – ob bei Beleuchtungs- und Signalanlagen oder im Telekommunikationsbereich. Sie bieten jederzeit bequemen Zugang zu bereits verlegten Leitungen oder zu Leerverrohrungen. Besonders praktisch: Die ROM-BOX wird fix und fertig vormontiert geliefert, was wertvolle Montagezeit spart.

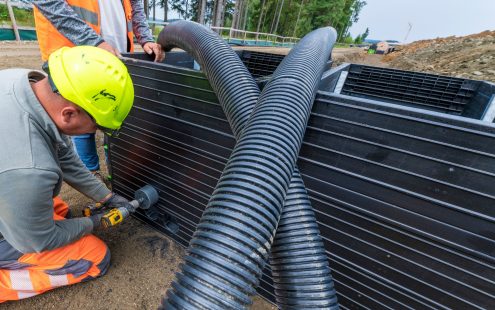

Die Öffnungen für Kabelschutzrohre lassen sich vor Ort einfach und flexibel mit einem Kronenbohrer anbringen. Mithilfe von Erhöhungsrahmen und Einstellschrauben kann der Schacht präzise an die baulichen Gegebenheiten angepasst werden. Für unterschiedliche Einsatzbereiche stehen Abdeckungen in den Belastungsklassen B (125 kN) bis D (400 kN) zur Verfügung – im aktuellen Projekt wurden 17 Boxen mit Abdeckungen der Klasse D verbaut. Die ROM-BOX entspricht dem ASFINAG-Planungshandbuch Nachrichtentechnik (PLAnt).
Höchste Qualitätsstandards
Gut zu wissen: Alle angeführten Produkte von Pipelife erfüllen höchste Qualitätsstandards und entsprechen den Anforderungen von ÖBB, ASFINAG, Telekom Austria sowie führenden österreichischen Energieversorgern.
Ergänzendes Zubehör: Ortungswarnbänder und Kabelabdeckplatten
Zum Leitungsschutz bei späteren Grabarbeiten setzt man auf Pipelife Kabelabdeckplatten und Ortungswarnbänder. Die reißfesten, chemisch beständigen Warnbänder mit Folienbeschichtung bleiben dauerhaft lesbar. Die schlagfesten Abdeckplatten aus PVC oder PE (je 1 m Länge) lassen sich durch zugfeste Längsverbindungen sicher verbinden.
Baufortschritt und Zielsetzung

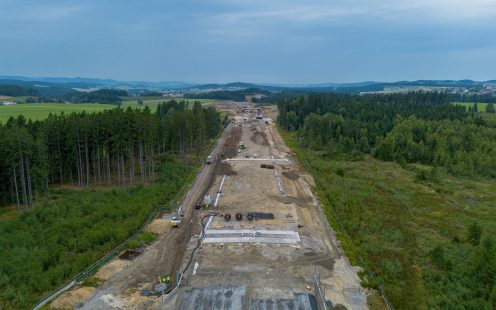

Die Bauarbeiten für diesen Abschnitt der Mühlviertler Schnellstraße begannen im September 2024, die Verkehrsfreigabe ist für das zweite Halbjahr 2027 geplant. Die Trasse umfährt die Orte Vierzehn und Rainbach und mündet dann in die bestehende B 310. Diese Westumfahrung von Rainbach bringt somit eine enorme Verkehrsentlastung in den Ortschaften. (Quelle: ASFINAG)
Langlebige Komplettlösung und kompetentes Team
Peter Kurzmann, Techniker bei der PORR Bau GmbH, zeigt sich mit der Materialqualität und der Zusammenarbeit äußerst zufrieden:
„Mit dem perfekt aufeinander abgestimmten System aus Cablemaster, LWL-Schutzrohren und ROM-BOX liefert uns Pipelife eine Komplettlösung, die den hohen technischen Anforderungen der ASFINAG entspricht und für maximale Sicherheit und Langlebigkeit sorgt. Wir schätzen die zuverlässige Materialqualität, die reibungslose Logistik und die kompetente Unterstützung durch das Pipelife-Team – so können wir ein Projekt dieser Größenordnung planbar und effizient umsetzen.“
