Verteilung & Regelung
Zubehör für einwandfreie Funktion - für Jahrzehnte
Das Pipelife Floortherm System bietet Ihnen ein umfangreiches Zubehör an Verteilern und Reglern, um Flächenheizsysteme nach Kundenwunsch zu schaffen. Sie sorgen für eine einwandfreie Funktion der Fußbodenheizung für die kommenden Jahrzehnte.
Heizkreisverteiler

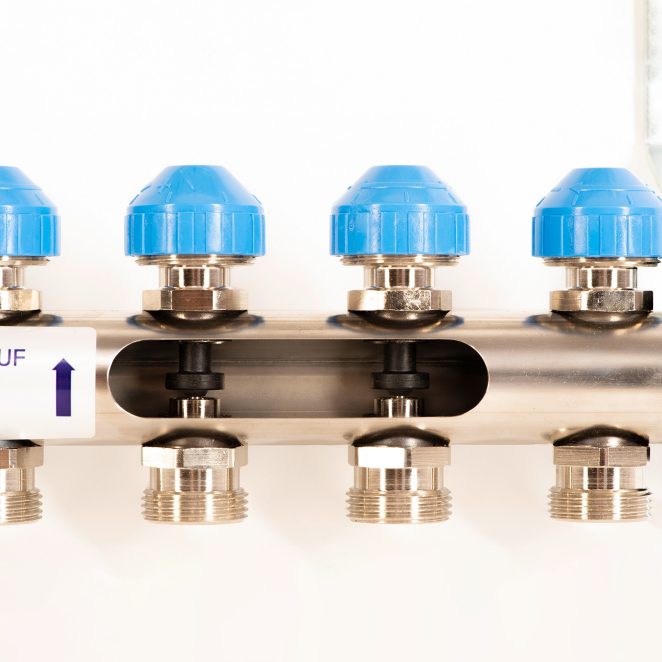

Die Heizkreisverteiler aus Edelstahl sind das Herzstück des Floortherm Systems und stehen in folgenden Varianten zur Verfügung:
· 2–12 Kreisen mit rundem 1“ Verteilerrohr – optional mit Wärme-Mengenzähler-Einbaugarnitur
· 2–12 Kreisen mit rundem 1“ Verteilerrohr mit automatischer Durchflussregelung
· 13–15 Kreisen mit Spezialprofil (entspricht ca. 6/4“)
Zusätzlich bietet das Floortherm System auch Eck- und Kugelhähne für die optimale Verteileranbindung. Der Heizkreisverteiler ist montagefertig auf schallgedämmten und verzinkten Konsolen vormontiert.

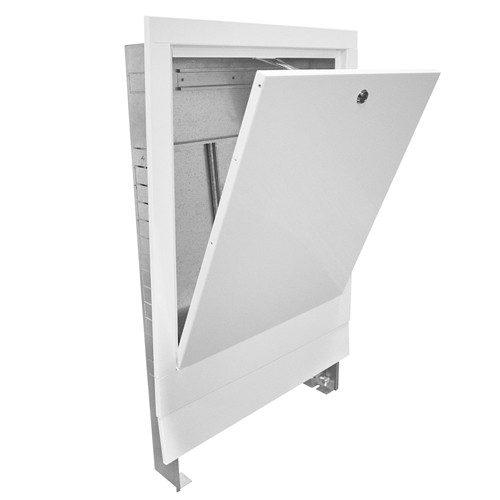

Pipelife bietet Ihnen sowohl Unterputz- als auch Aufputz-Verteilerschränke zur Abdeckung der Heizkreisverteiler. Sie dienen zur versteckten Montage sowie zum Schutz der Elemente vor Schmutz oder Beschädigungen.

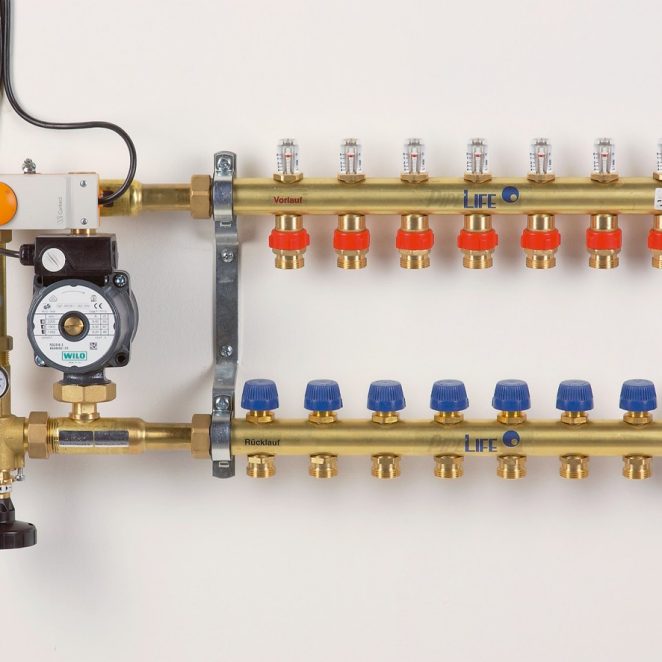

Festwertregelset
Das Festwertregelset wird in Anlagen mit kombinierter Flächenheizung/-kühlung verwendet. Die Verteiler-Regelstation FT-RST/F wird zur Konstanthaltung der Vorlauftemperatur in Flächenheizungen bis 14 kW Wärmeleistungsbedarf eingesetzt. Die Vorlauftemperatur lässt sich durch den Thermostatkopf stufenlos zwischen 20–70° C einstellen.
Temperaturregelset
Das Temperaturregelset kann als Zusatzmodul für das Regelset verwendet werden. Es wird in Kombination mit dem Temperaturregelset zur lastabhängigen Regelung der Vorlauftemperatur in Flächenheizungen/-kühlungen eingesetzt. So kann die Vorlauftemperatur durch den Heizen-/Kühlen-Regler in Abhängigkeit der Außentemperatur anhand der wählbaren Heiz-/Kühlkurve geregelt werden.

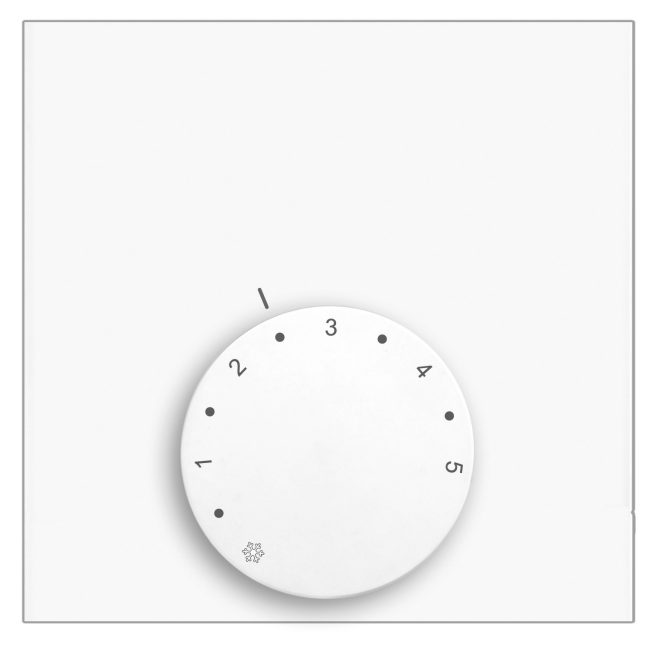

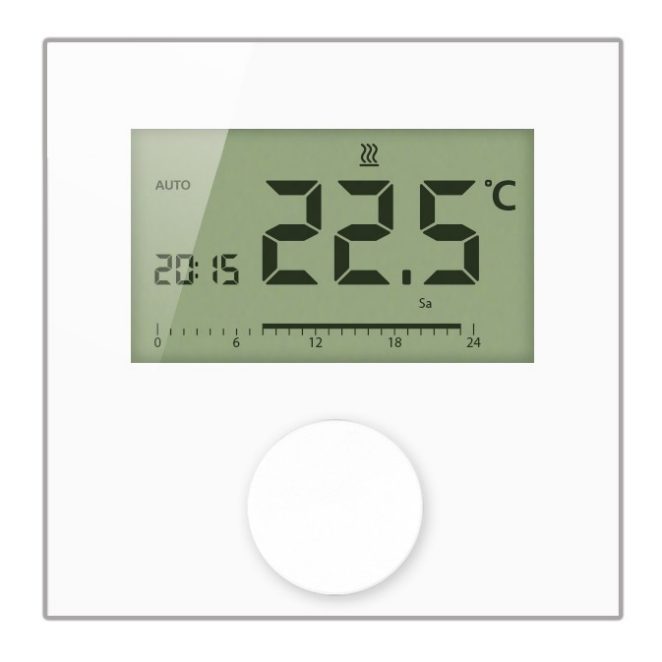

Einzelraumregelung

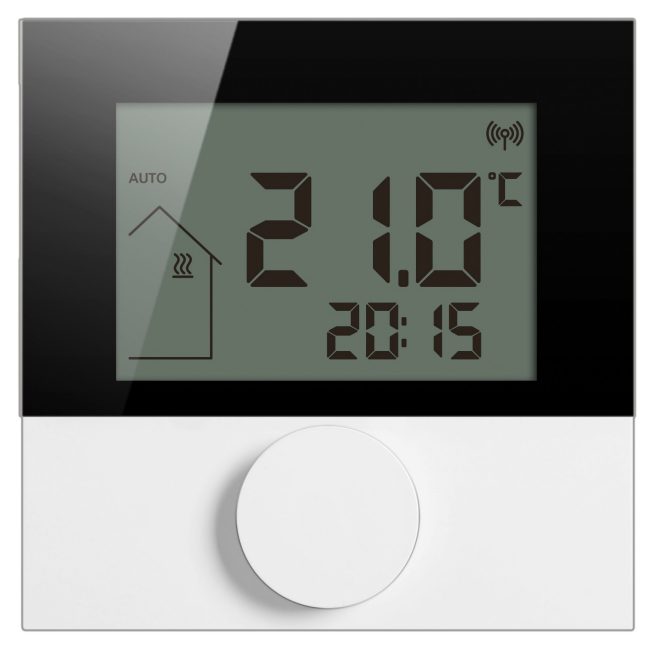

Von analoger Raumtemperaturregelung mit einfacher Bedienung bis hin zu digitalen SmartHome Lösungen für Heizung & Kühlung bietet das Floortherm System für jeden Kundenwunsch die passende Einzelraumregelung.
Produktbeschreibung
Hier finden Sie die wichtigsten Daten auf einen Blick. Sie benötigen detaillierte, technische Daten? Unser Webshop ist gleichzeitig auch unser Onlinekatalog. Hier finden Sie zu jedem Produkt ein technisches Datenblatt. Den Link finden Sie in der Toolbox auf der rechten Seite.

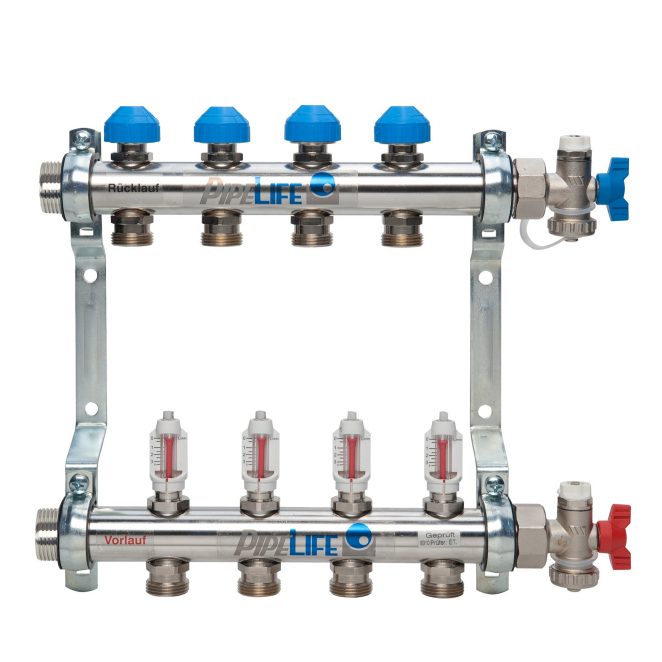

Heizkreisverteiler 1" mit 2-12 Kreisen
| Einsatzbereich | Verteiler für Floortherm Heiz-/Kühlsystem |
| Material | Edelstahl |
| Abmessungen (L x B) | 217 mm |
| Anzahl Abgänge | 2 |
| Abstand der Abgänge | 50 mm |

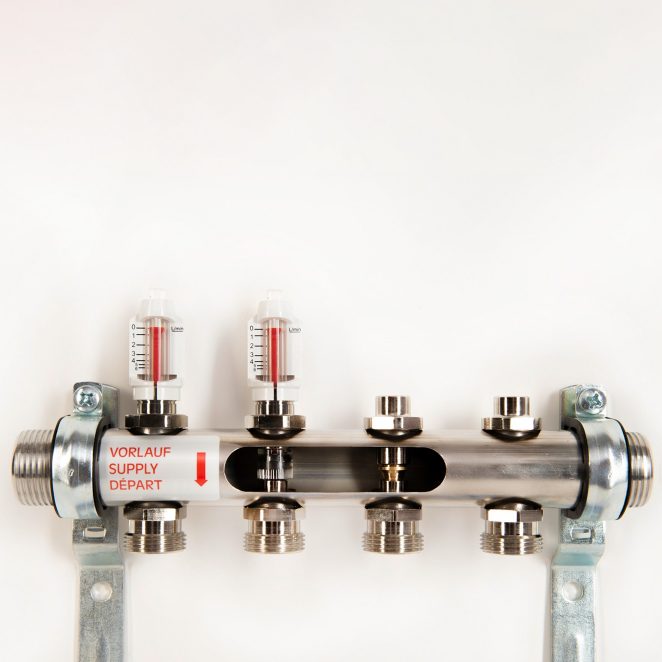

Heizkreisverteiler 1" mit 2-12 Kreisen mit automatischer Durchflussmengenregelung (AFC)
| Einsatzbereich | Verteilung für Floortherm Heiz-/Kühlsystem |
| Material | Edelstahl |
| Abmessungen (L x B) | 217 mm |
| Anzahl Abgänge | 2 |
| Abstand der Abgänge | 50 mm |
| Durchflussmengenanzeiger | ohne Skala l/min |
Heizkreisverteiler 1" mit 13-15 Kreisen
| Einsatzbereich | Verteilung für Floortherm Heiz-/Kühlsystem |
| Material | Edelstahl |
| Abmessungen (L x B) | 735 mm |
| Anzahl Abgänge | 13 |
| Abstand der Abgänge | 50 mm |
| Durchflussmengenanzeiger | 0 - 5 l/min |
Verarbeitungshinweise

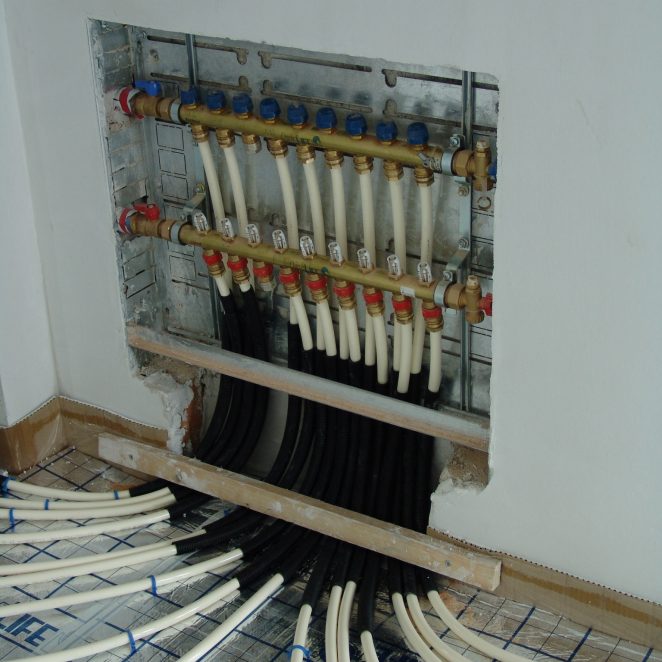

In der Regel werden die Heizungs-Steigstränge und die Fußbodenheizungsverteiler auf Putz oder mit Einbauschrank vor den Innen-Verputzarbeiten verlegt bzw. montiert.
Details zur Montage finden Sie im der Floortherm Verlegeanleitung (siehe Toolbox rechts).
