RDS Evolution

Dauerhaft sichere und dichte Durchführung von Leitungen und Kabeln

Eine dichte Hauseinführung bzw. Mauerdurchführung von Leitungen und Kabeln ist eine wichtige Voraussetzung für einen trockenen Keller. Setzen Sie daher auf unsere dauerhaft dichten Lösungen. Sie profitieren als Profi von der einfachen Verarbeitung, Ihre Kunden vom Wohnkomfort im Kellergeschoß. Im Pipelife Sortiment bieten wir Ihnen das innovative RDS evolution System*, welches ideal für runde Hauseinführungen von glattwandigen Rohren, Kabeln und Leitungen geeignet ist.

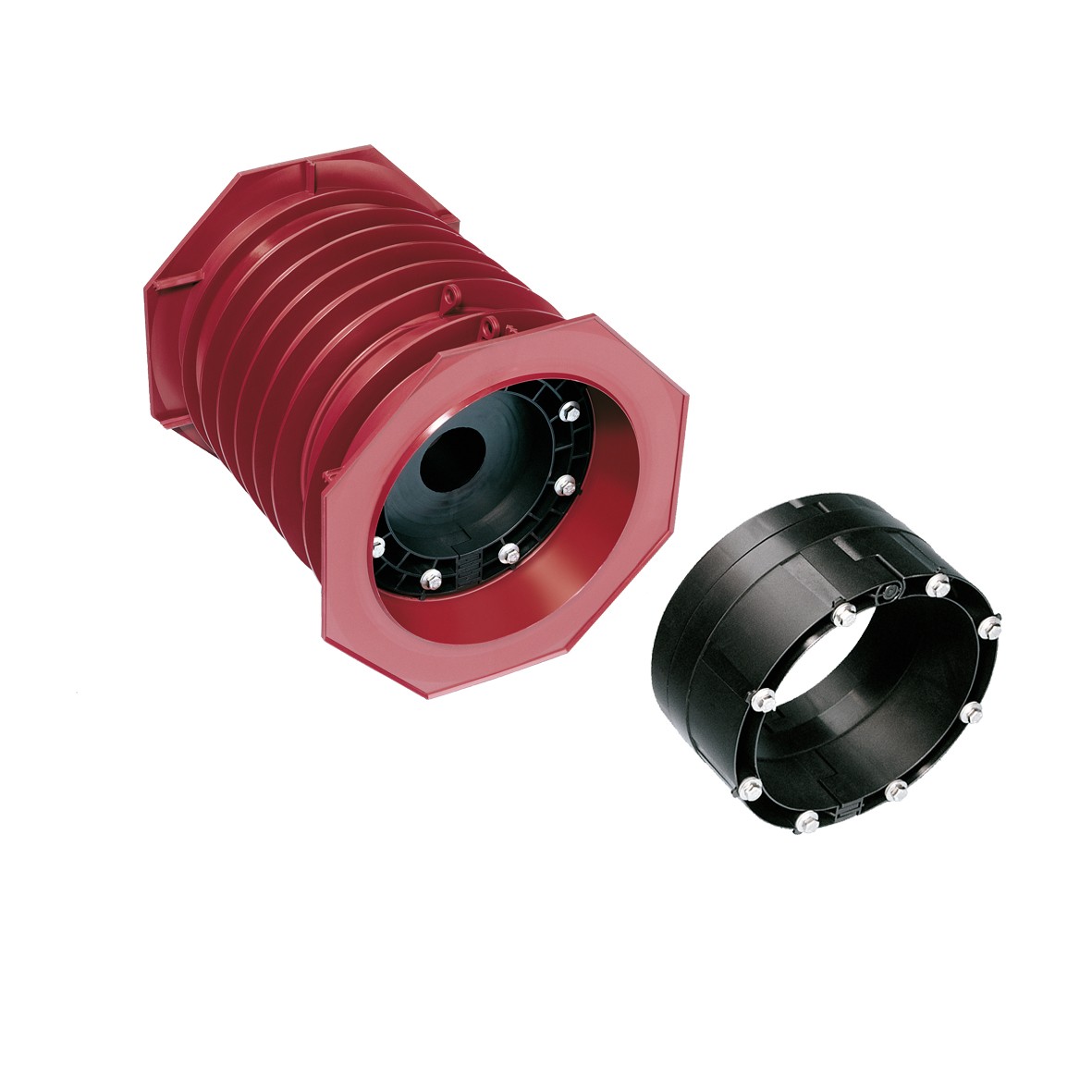

Das Durchführungssystem setzt sich aus einem 300 mm langen, ablängbaren Lamellenrohr mit integriertem Flansch und Dichtelementen zusammen. Es ist in den Dimensionen 100, 150, 200 sowie 300 verfügbar.

Praktische Dichtelemente sorgen für das Extra an Sicherheit

Dank der innovativen Dichtelemente können Sie Kabel und Leitungen von 8 bis 250 mm durchführen und sicher abdichten. Durch Anziehen der Schrauben werden die Quetschflantsche auf den Dichtgummi gedrückt, welcher sowohl nach außen sowie innen abdichtet. Das RDS evolution System bietet dauerhaften Schutz vor drückendem Wasser, ist bis 10 m Wassersäule dicht und eignet sich somit ideal für die Hauseinführung von Kabeln, Leitungen und Rohren.

Noch mehr Sicherheit bei der Montage bieten Ihnen die innovativen Verpressindikatoren: Bei entsprechend starker Verpressung werden die gelben Indikatoren sichtbar aus dem Quetschflansch gedrückt und zeigen Ihnen somit, ab wann Sie mit einem Drehmomentschlüssel weiterarbeiten können.

Planen Sie für Ihre Kunden voraus: Praktische Blindelemente sorgen dafür, dass auch im Nachhinein noch Kabel und Leitungen durch die Mauer geführt werden können.

Die geplanten Kabeldurchmesser passen nicht durch die Dichtelemente? Kein Problem – unser Pipelife-Team hat auch hierfür eine Lösung parat und fertigt gemäß Ihren Vorgaben passende Mehrfach-Dichtelemente an.

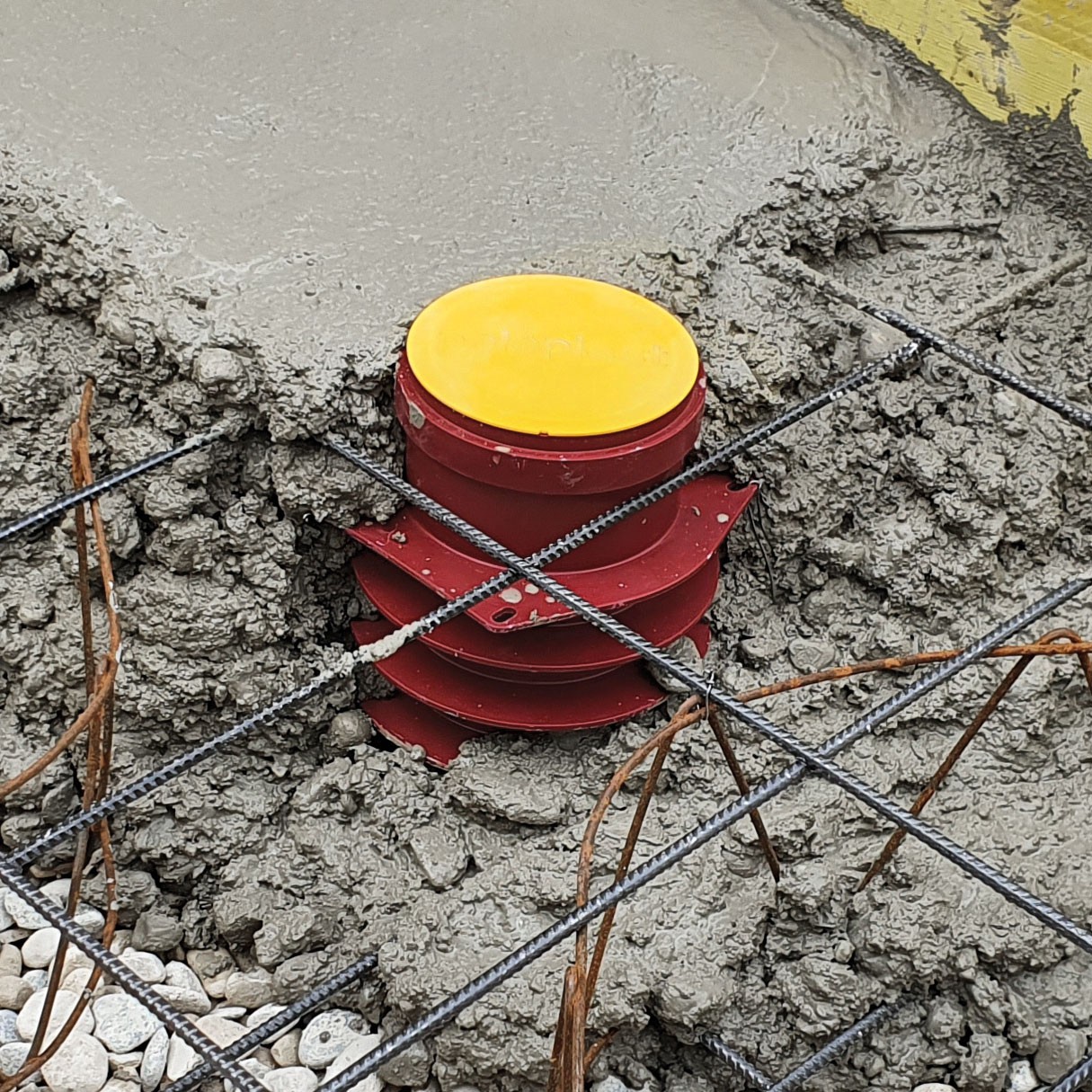

RDS Bodendurchführung - Systemerweiterung für absolute Dichtheit

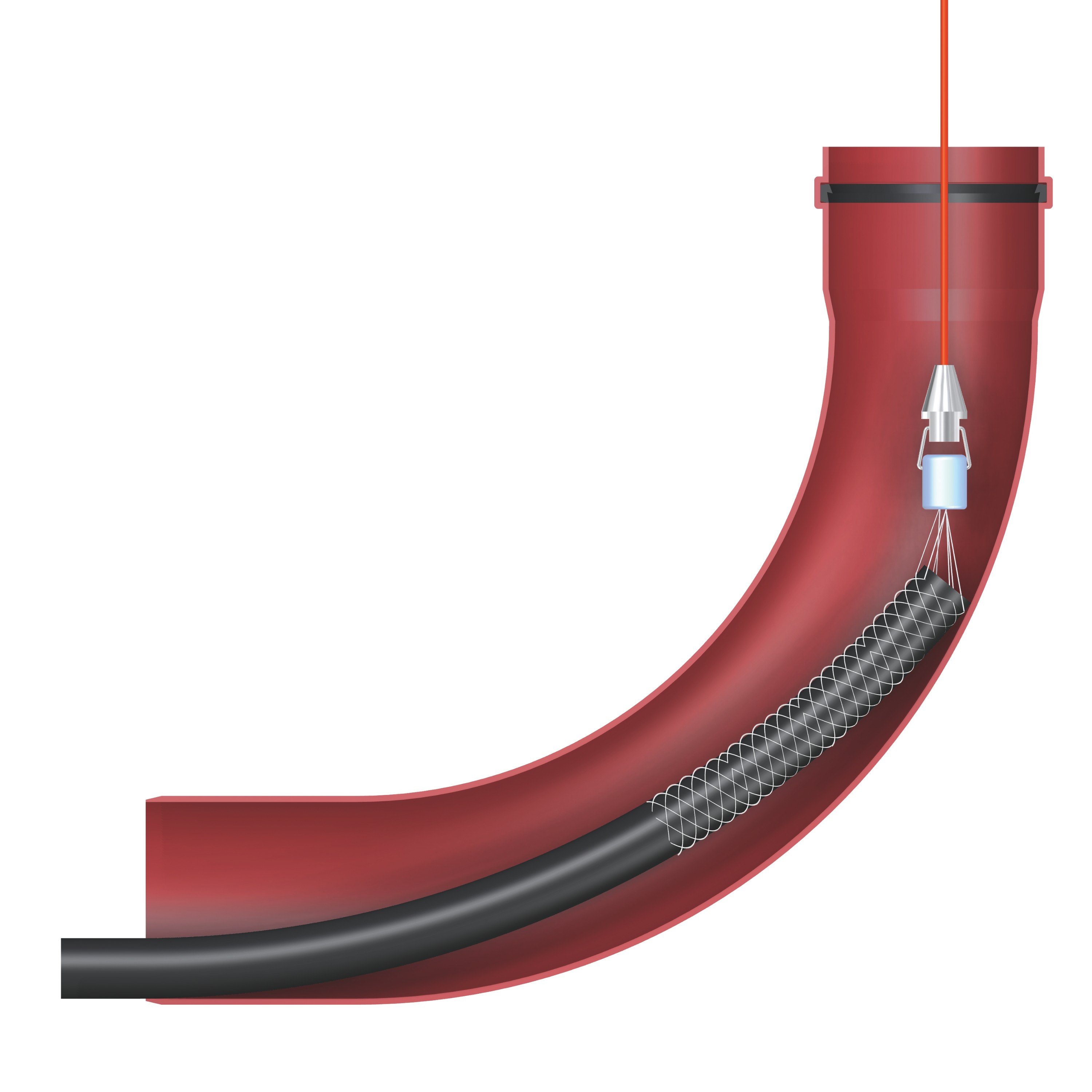

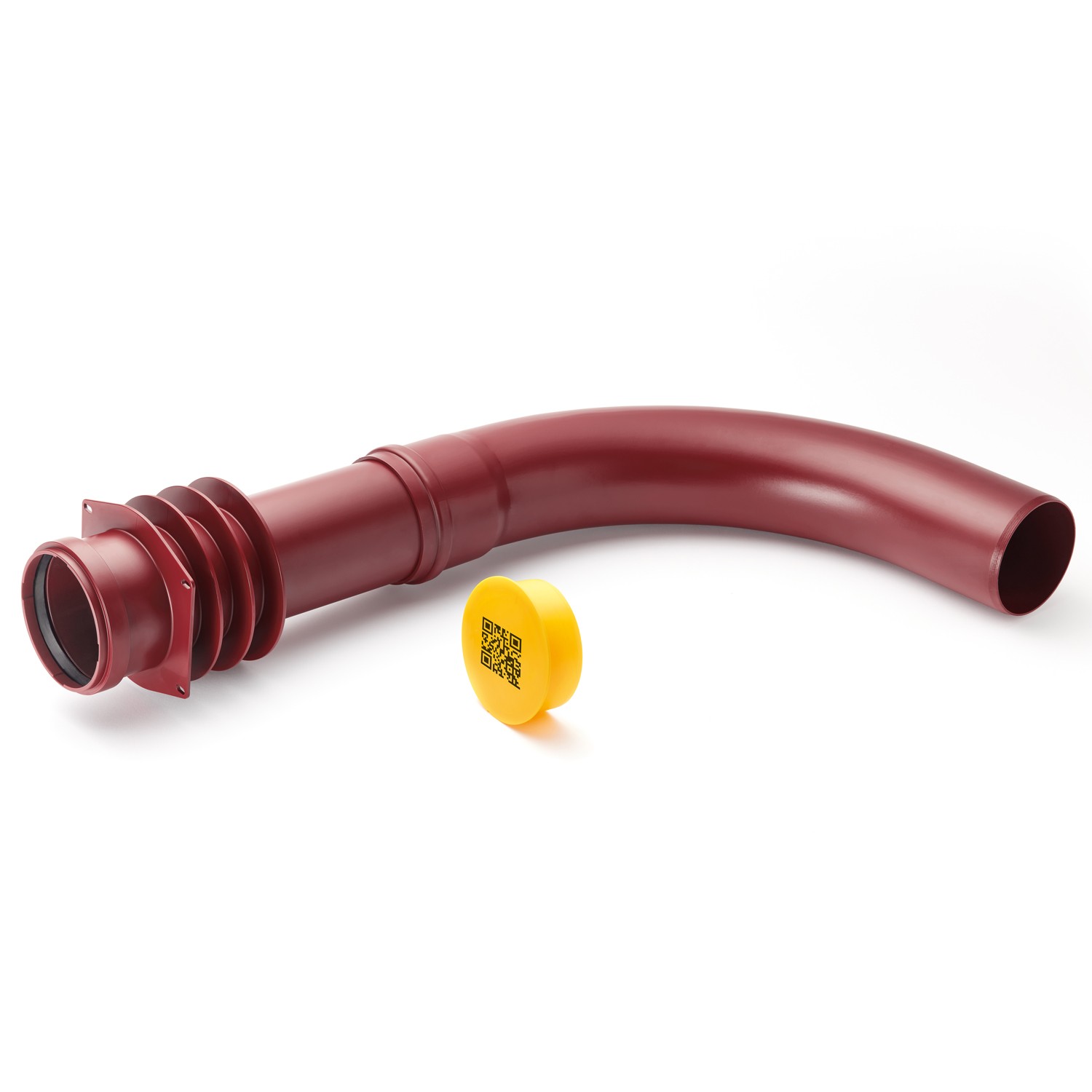

Als Ergänzung zum bewährten RDS System finden Sie in unserem Sortiment die praktische RDS Bodendurchführung, welche voll kompatibel mit allen Dichtelementen DN100 ist. Für praxisgerechtes EInziehen von Mediumleitungen können Sie zum RDS Langbogen greifen, der mit der Bodendurchführung sowie PVC Kanalrohren DN/OD110 kombiniert werden kann. Weitere Informationen finden Sie in unserer Produktinformation.

Durch die Systemerweiterung bietet Ihnen Pipelife eine umfassende Komplettlösung für Wand- und Bodendurchführungen.

*Poloplast hält Schutzrechte

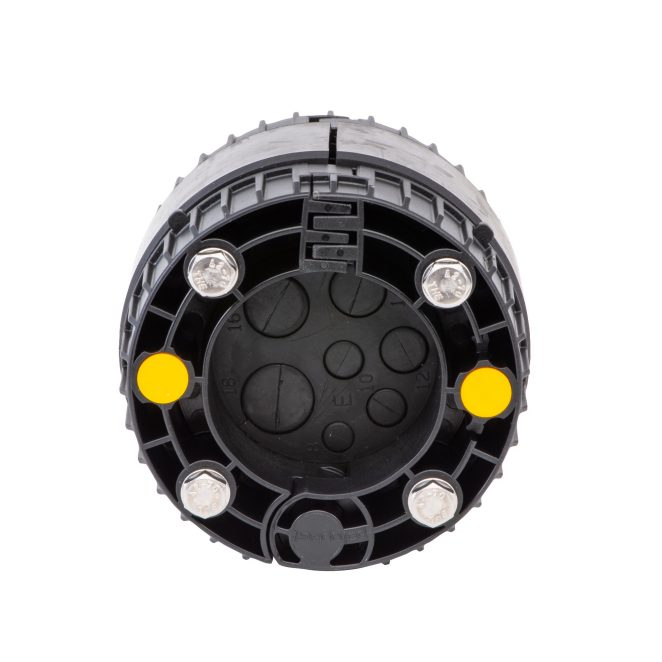

Dichtelement RDS EVO 100 für Hauseinführung

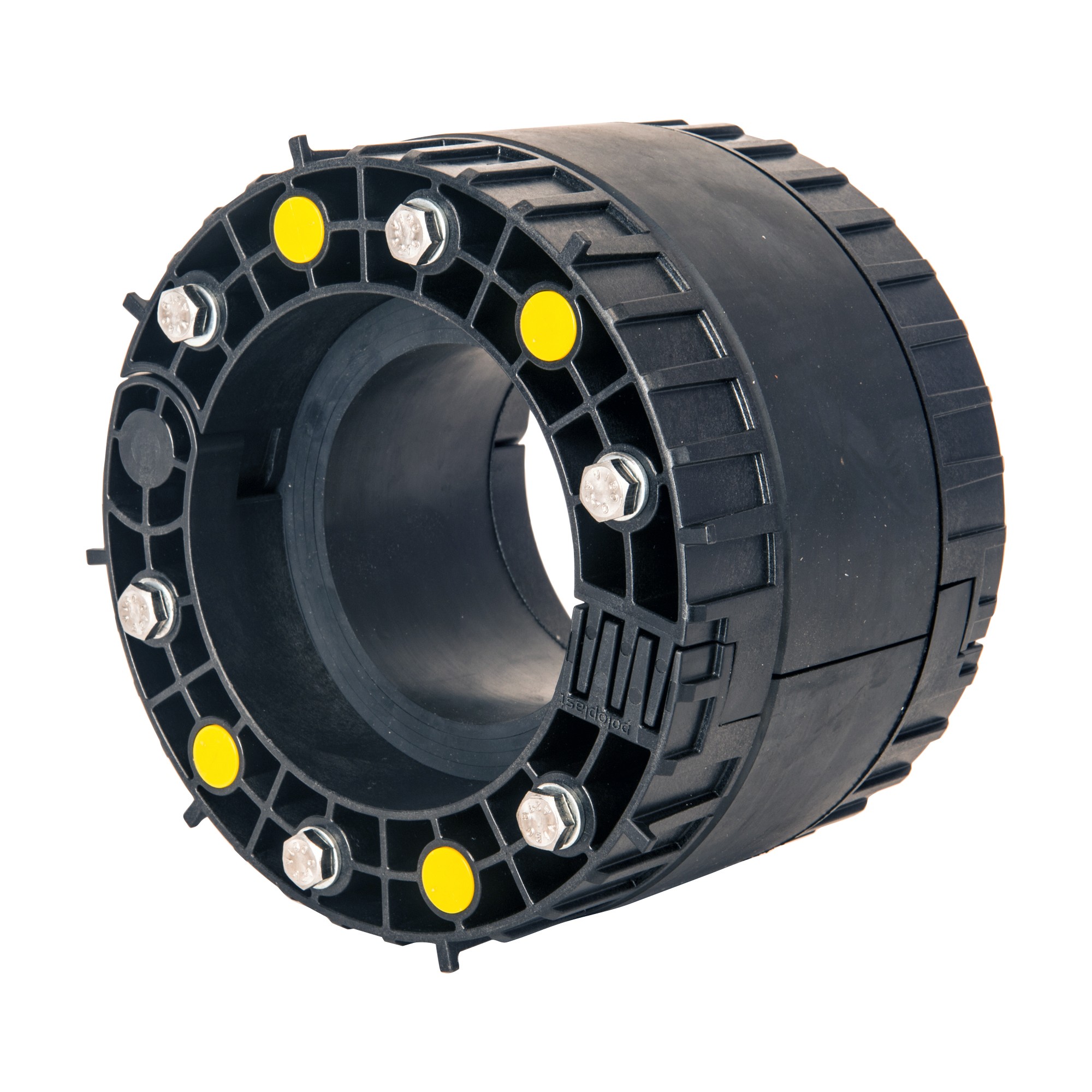

Dichtelement RDS EVO 200 für Hauseinführung

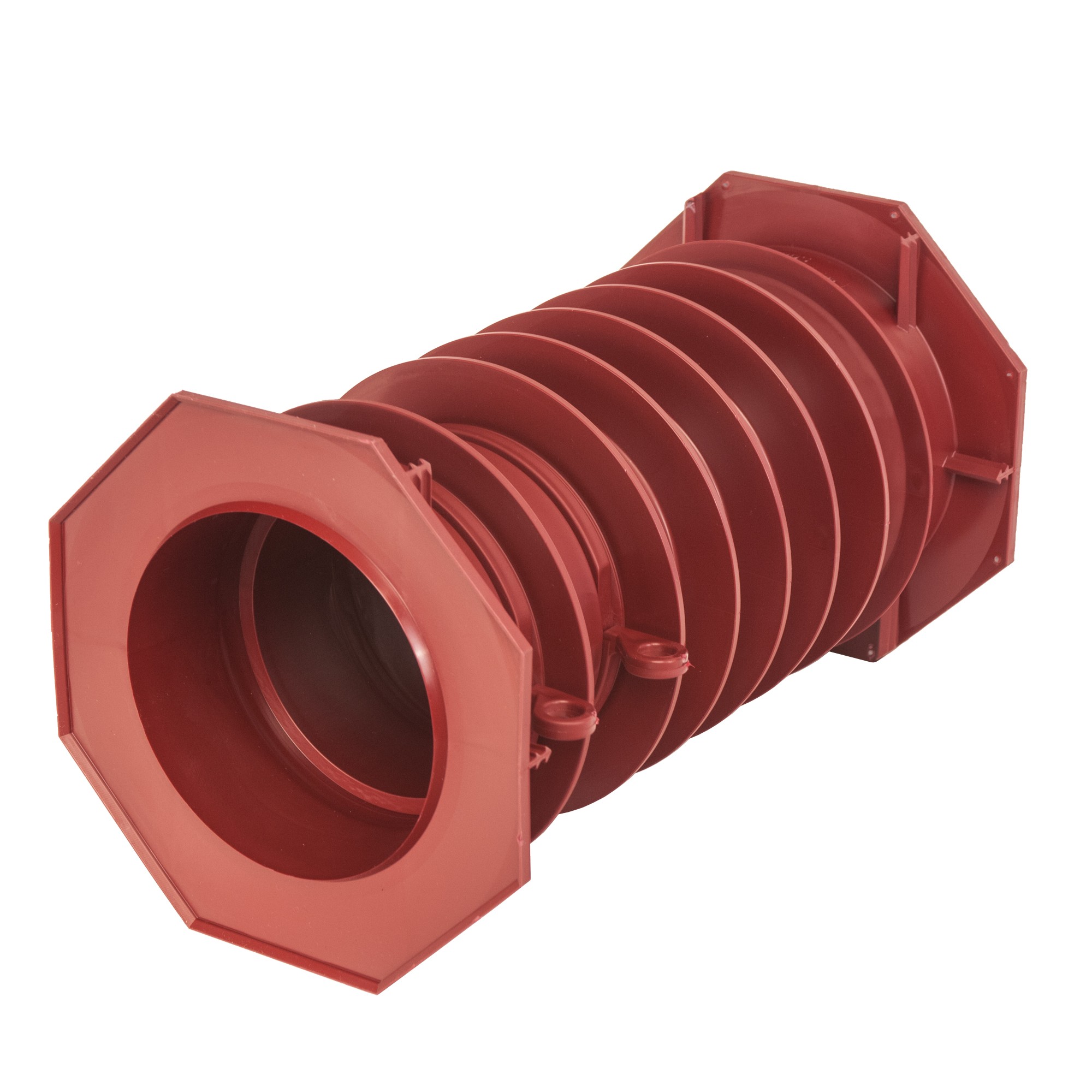

Lamellenrohr für RDS Durchführungssystem

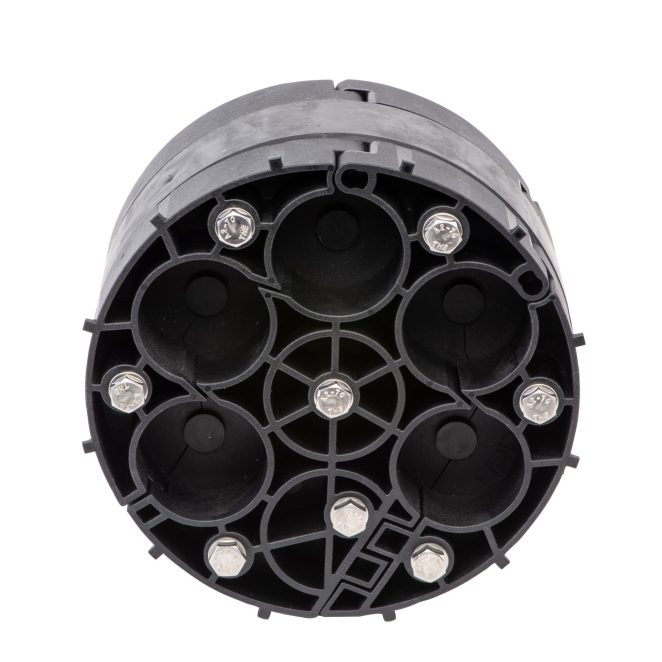

Dichtelement RDS EVO D150-80-90 für Hausanschluss

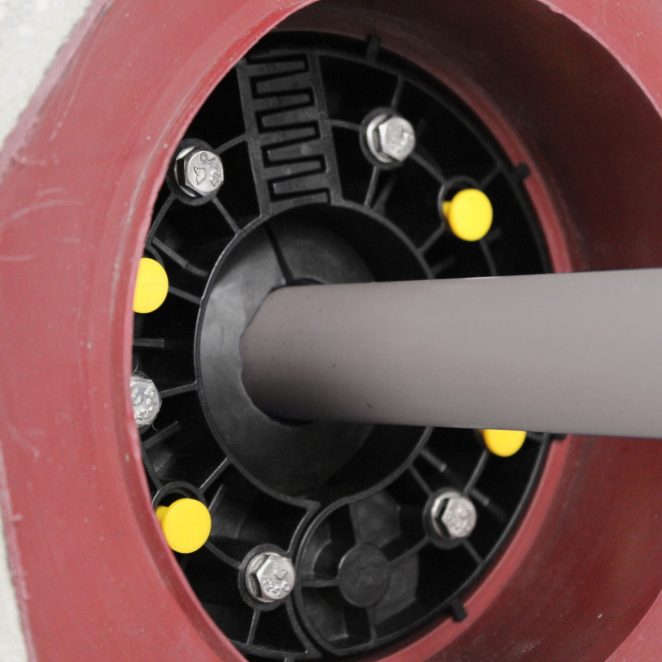

Verpressindikatoren Rohrdurchführungssystem

Produktbeschreibung

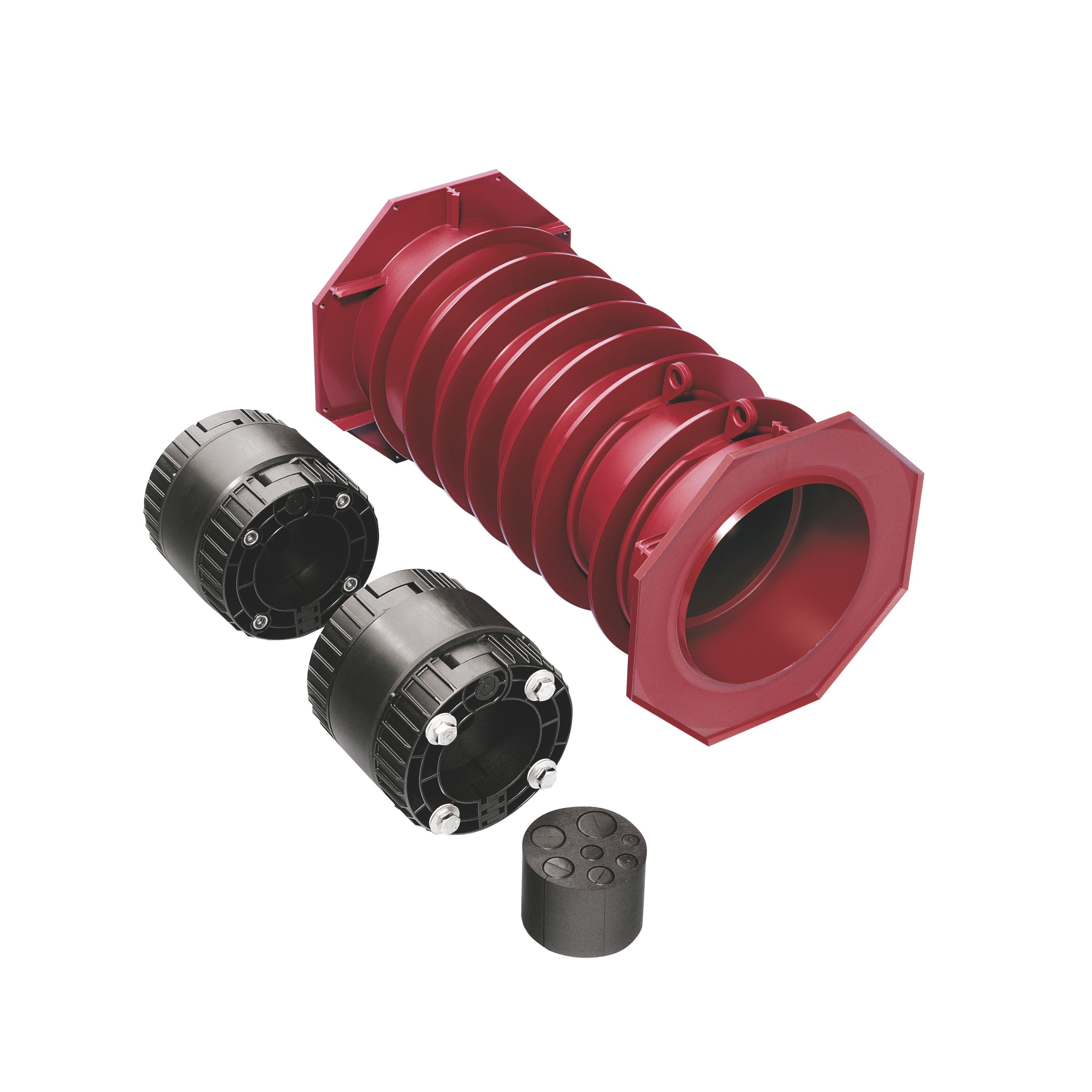

RDS evolution Durchführungssystem Set

Einsatzbereich	Rohr- und Kabeldurchführung bei Betonwänden, Bodenplatten oder -decken Hauseinführung
Bestandteile des Sets	1 Lamellenrohr und 2 Dichtelemente
Material	PP+NBR+Edelstahl
DN/OD	DN/OD 100 DN/OD 150 DN/OD 200
Länge Lamellenrohr	300 mm
Wasserdicht	bis Wassersäule 10 m
Gasdicht	ja

RDS evolution 300 ist nicht im Set erhältlich. Beachten Sie daher bitte, das entsprechende Lamellenrohr sowie die passenden Dichtelemente zu besorgen, um eine sachgemäße Installation durchzuführen.

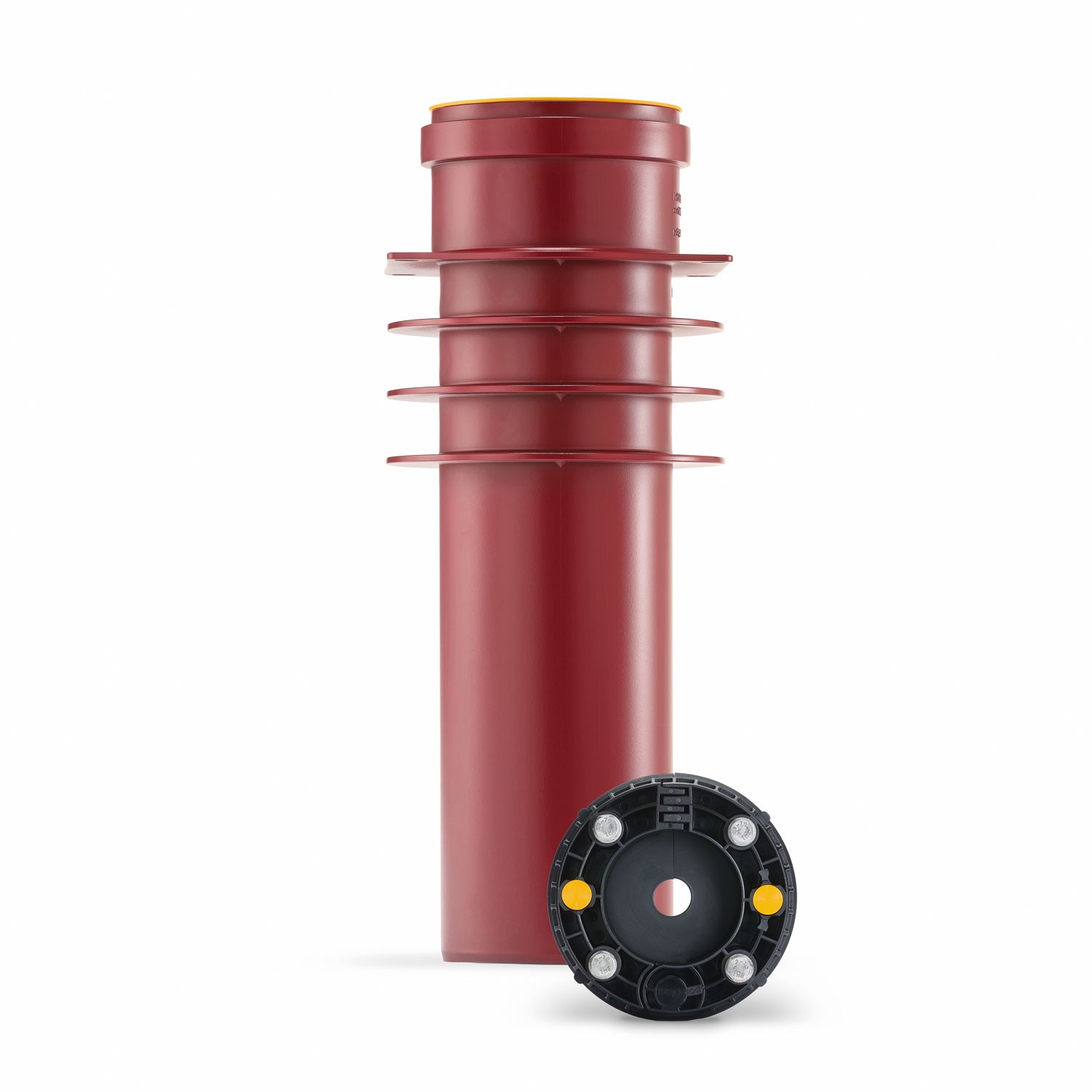

RDS Bodendurchführung

Einsatzbereich	Rohr- und Kabeldurchführung durch Fundamentplatten
Material	PP
DN/OD Dichtelemente	DN/OD 100
Für Außendurchmesser	8-63 mm
Wasserdicht	bis Wassersäule 10m

Verarbeitungshinweise

Für die Kernbohrung können Sie je nach gewähltem System handelsübliche Bohrkronen mit 100, 150, 200 bzw. 300mm anwenden. Bitte beachten Sie, dass für die sichere Abdichtung generell zwei Dichtelemente verwendet werden müssen.

Einbaumöglichkeiten:

Mit dem RDS evolution System stehen Ihnen verschiedene Einbaumöglichkeiten je Wandstärke zur Verfügung. Kanalrohre dienen bei Wandstärken von 20cm bis 30cm, aber auch größer als 60cm als Setzungsschutz.

Weitere wichtige Verarbeitungstipps und Details zu den Einbaumöglichkeiten finden Sie in unserer Verlegeanleitung für das Rohr- und Kabel-Durchführungssystem.
