Verteiler & Schächte

Komplettsets für einfache & effiziente Montage von Erdkollektoren

Pipelife bietet Ihnen als Systemanbieter von Erdkollektoranlagen Verteiler & Schächte für den optimalen Betrieb. Hierbei können Sie sich auf eine einfache Verarbeitung verlassen, denn speziell für die effiziente Verlegung haben wir praktische Komplettsets entwickelt.

Schachtkomplettset für besonders einfache und effiziente Verlegung

Vergessen Sie aufwändige Verteilermontagen oder eventuell notwendiges Abdichten von Rohrdurchführungen: Das Schachtkomplettset spart Ihnen viel Installationszeit!

Das Komplettset besteht aus einem PE100 Schacht sowie einem bereits vormontierten, verschweißten Verteiler mit 2 bis 6 Abgängen in Da 40. Die Rohre für Anbindungs- und Kollektorleitungen stehen aus dem Schacht heraus – Sie können den Anschluss mittels E-Muffen- oder Polyfusionsschweißung unverzüglich durchführen.

Das 60 cm hohe Schachtkomplettset für Erdkollektoren bewährt sich dank des begehbaren, dichten Deckels auch bei Grundwasser. Sollten Sie für Ihr Bauprojekt einen höheren Schacht benötigen, können Sie die bis zu 40 cm hohe, ablängbare Schachtverlängerung verwenden.

Wenn Sie nicht auf das Schachtkomplettset zurückgreifen möchten oder können, oder Sie auf größtmögliche Flexibilität bei der Verarbeitung setzen: Pipelife Verteiler sind auch separat erhältlich.

Verteilersets

Die montagefertigen Verteiler aus PE 100 sind mit 2 bis 6 Abgängen erhältlich. Das reicht in der Regel für Erdkollektoranlagen für Einfamilienhäuser. Sie bestehen aus einem Vor- und Rücklaufverteiler Da 63 und sind mit Befüll- und Entlüftungskugelhähnen ausgestattet. Einzelne Kreise können mit Absperrkugelhähnen gesperrt werden.

Produktbeschreibung

Komplettschacht mit Verteiler

Einsatzbereich Komplettschacht-Set für Flächenkollektor/Tiefenbohrung inkl. vormontiertem Verteiler
Material   PE 100
Abgänge 2 - 6 Abgänge, je nach Ausführung
Anschluss Abgang 40 mm
Anschluss Hauptleitung
63 mm
Schachthöhe 60 cm
Wasserdicht ja

Eine Schachtverlängerung von 40cm ist ebenfalls im Pipelife Sortiment verfügbar.

Verteilerset Erdkollektor

Einsatzbereich Verteilerset mit Vor- und Rücklaufverteiler für Erdkollektoren
Material   PE 100
Abgänge 2 - 6 Abgänge, je nach Ausführung
Anschluss Abgang 32 mm
Anschluss Hauptleitung
63 mm

Bitte vergessen Sie nicht auf das Befestigungsset FK-BSET zur Montage im Kunststoffschacht oder am Mauerwerk.

Verarbeitungshinweise

Montage der Verteiler:

Verteiler für Erdkollektoren montieren Sie idealerweise außerhalb des Gebäudes. Warum? Im Betrieb kann es zur Schwitzwasserbildung kommen, außerdem reduzieren Sie so die Anzahl der Hauseinführungen. Für die Montage außerhalb des Gebäudes können Sie auf Schächte zurückgreifen.

Ist eine Installation außerhalb des Hauses nicht möglich, platzieren Sie den Verteiler idealerweise im Wärmepumpen-Aufstellungsraum. Zur Montage können Sie auf unser praktisches Befestigungsset zurückgreifen.

Entlüftung:

Montieren Sie den Verteiler - wenn möglich - etwas höher gelegen als die Rohrstränge. Falls das bei Ihrem Projekt nicht möglich ist, so muss in jedem Kollektorkreis am höchsten Punkt eine Entlüftung vorgesehen werden.

Abdichten der Anschlussleitungen:

Gewindeverbindungen sollten Sie mit Loctite 55 oder mit glasfaserverstärkten Dichtbändern eindichten. Bitte greifen Sie hierfür nicht zu Teflon-Dichtbändern!

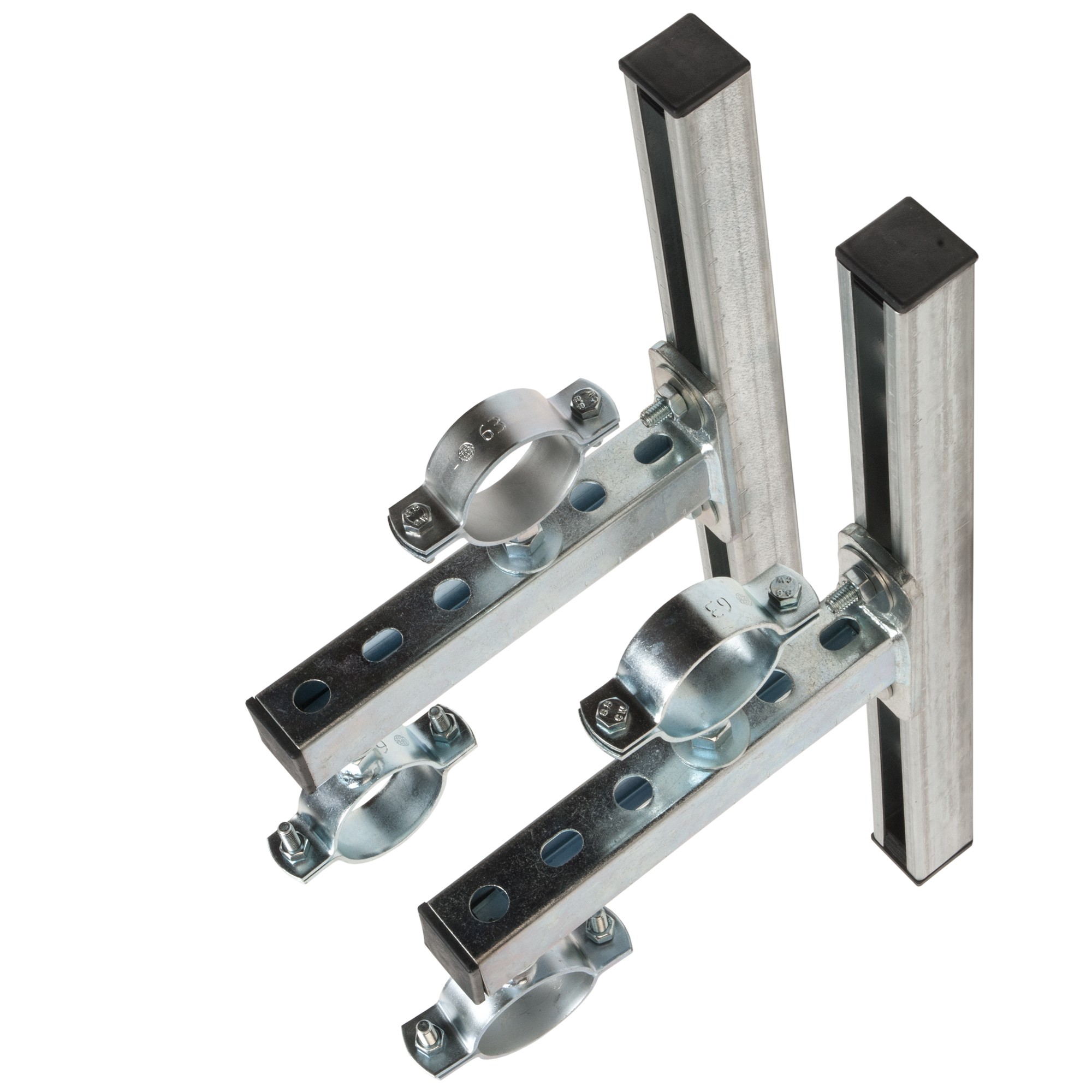

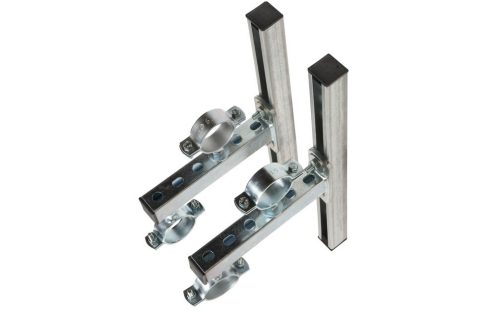

Produktbild Befestigungsset für Erdkollektorverteiler

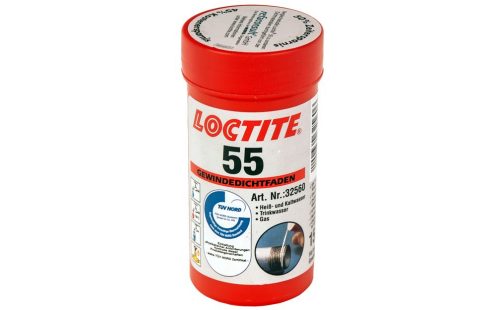

Loctite 55

Kontakt

Haben Sie eine technische Frage zu unseren Produkten? Oder möchten Sie ein Angebot erhalten? Kontaktieren Sie uns!

Technische Frage

Technische Frage

Bitte hinterlassen Sie uns Ihre Kontaktdaten. Unsere Techniker melden sich in Kürze per E-Mail oder per Telefon bei Ihnen.

*  Pflichtfelder

Angebotsservice

*  Pflichtfelder

Angebots-service

Sie interessieren sich für Pipelife Produkte und möchten gerne ein Preisangebot für erhalten? Bitte senden Sie uns Ihre Anfrage, wir melden uns in Kürze bei Ihnen.

Verwandte Produkte

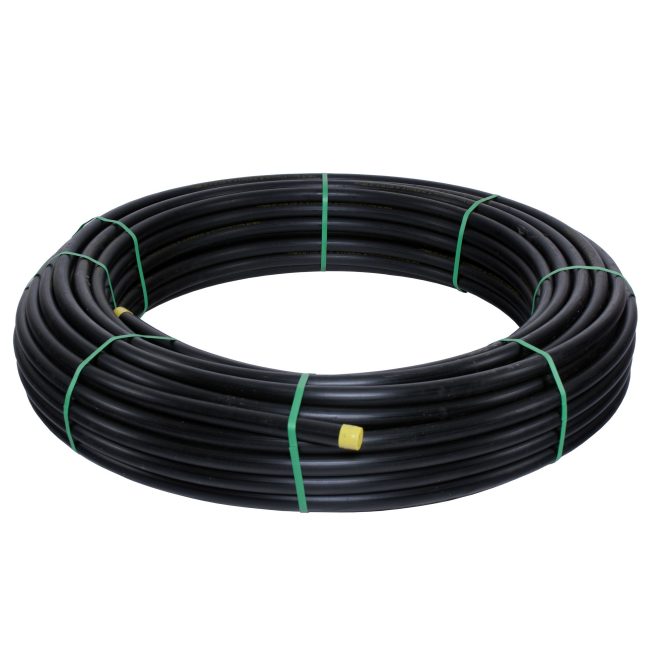

Pipelife Kollektorrohr PE-100RC

Flächenkollektor

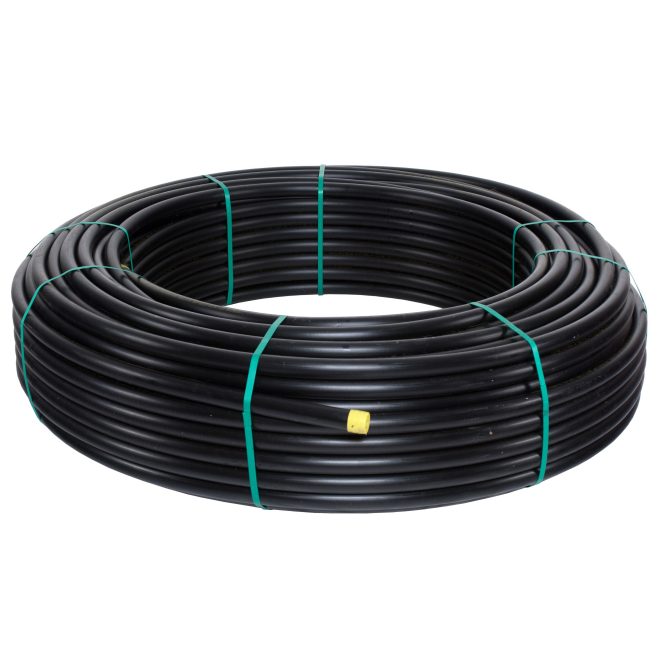

Produktbild Kollektorrohr P80 für Flächenkollektoren

Ringgrabenkollektor

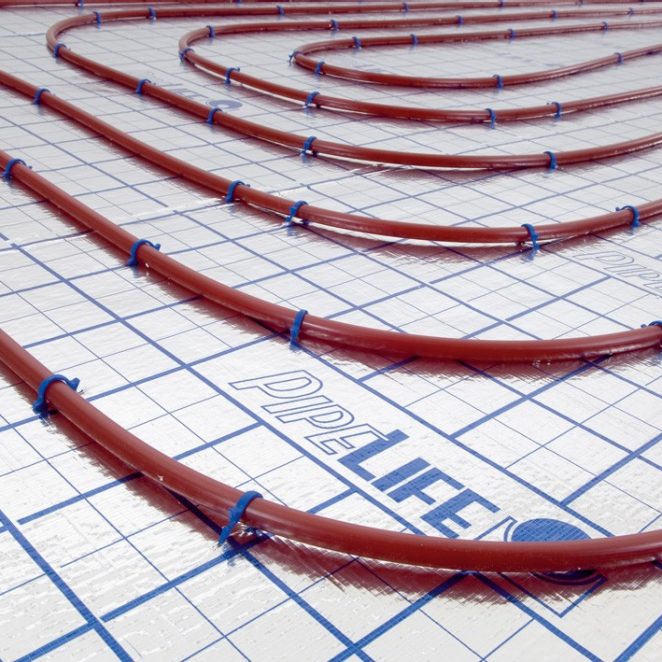

Floorthem Rolle verlegt mit Rohren

Floortherm Fußbodenheizung

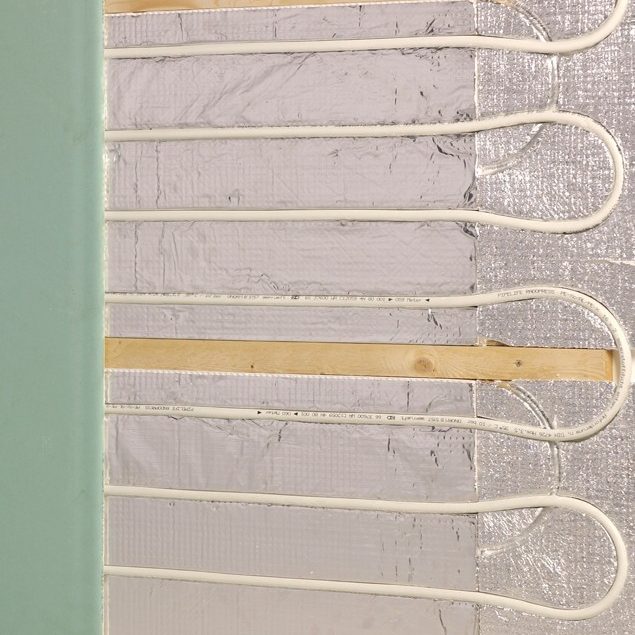

Wandheizung installiert mit Radopress Rohren
